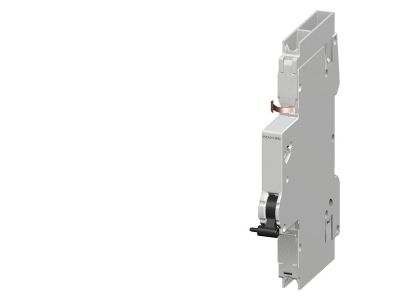

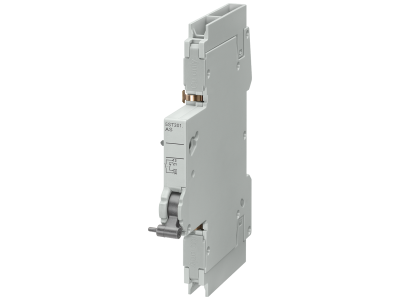

Blok styków pomocniczych 1NO+1NC UL489 | 5ST3010-0HG Siemens

Alternatywny kod produktu: 5ST30100HG

Opis i Kluczowe Cechy

Blok styków pomocniczych 5ST3010-0HG firmy Siemens to specjalistyczne wyposażenie dodatkowe przeznaczone do wyłączników nadmiarowo-prądowych zgodnych z normą UL489 (SENTRON). Wyposażony w jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC) służy do sygnalizacji stanu pracy zabezpieczenia lub realizacji funkcji sterujących. Komponent zaprojektowano z myślą o uniwersalności montażowej oraz prostym i bezpiecznym podłączaniu, co skraca czas instalacji i minimalizuje ryzyko błędów.

• Konfiguracja 1NO+1NC: Umożliwia jednoczesną sygnalizację załączenia i wyłączenia wyłącznika (NO sygnalizuje stan załączenia, NC sygnalizuje stan wyłączenia) – idealne do układów sterowania i systemów nadzoru.
• Uniwersalność montażowa: Kompatybilny z szeroką gamą wyłączników nadmiarowo-prądowych i RCD serii SENTRON – jeden model pasuje do wielu urządzeń, co ułatwia zarządzanie zapasami.
• Komfortowa i prosta technika montażu i przyłączeń: Przejrzysty system podłączenia oszczędza czas instalatora i redukuje ryzyko pomyłek – idealny przy pracach w rozdzielnicach o ograniczonej przestrzeni.
• Niezawodne bezpieczeństwo podczas instalacji: Standardowa ochrona przed dotykiem (zgodna z wymogami bezpieczeństwa) zabezpiecza personel przed przypadkowym kontaktem z elementami pod napięciem podczas montażu.
• Dedykowany do wyłączników UL489: Zapewnia pełną kompatybilność mechaniczną i elektryczną z wyłącznikami spełniającymi normę UL489 – gwarancja poprawnej współpracy i niezawodności.

Zgodność z Normami

Blok styków pomocniczych 5ST3010-0HG przeznaczony jest do pracy z wyłącznikami nadmiarowo-prądowymi spełniającymi wymogi normy UL489. Jako komponent dodatkowy systemu SENTRON podlega rygorystycznym procedurom kontroli jakości Siemens oraz posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Blok styków pomocniczych 5ST3010-0HG znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika lub realizacja prostych funkcji sterujących:

• Syndykacja stanu zadziałania wyłącznika nadmiarowo-prądowego (sygnalizacja optyczna/akustyczna lub przekazanie informacji do systemu BMS/PLC).
• Zdalne wyłączanie urządzeń poprzez podanie sygnału ze styku pomocniczego do stycznika lub przekaźnika.
• Blokada załączenia odbiornika w przypadku wyłączenia wyłącznika – realizacja obwodów bezpieczeństwa (w połączeniu ze stykiem NC).
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub innymi odbiornikami w zależności od stanu głównego wyłącznika.

Wskazówki Montażowe

Montaż i podłączenie bloku styków pomocniczych 5ST3010-0HG może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Blok montuje się na wyłączniku nadmiarowo-prądowym (mocowanie bezpośrednie – nie wymaga szyny DIN). Moment dokręcania śrub zaciskowych oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Ze względu na standardową ochronę przed dotykiem nie ma konieczności stosowania dodatkowych osłon, jednak zawsze należy upewnić się, że wszystkie elementy są prawidłowo zamocowane.

FAQ

• Czy blok styków pomocniczych jest podświetlany? Blok 5ST3010-0HG nie posiada podświetlenia. Styki pomocnicze służą wyłącznie do przesyłania sygnału elektrycznego (NO/NC) – nie są wyposażone w diodę LED ani element świetlny.
• Jaki jest stopień ochrony tego bloku? Blok styków pomocniczych przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo nie występuje zapylenie ani wilgoć. Typowy stopień ochrony dla aparatury w rozdzielnicy to IP20. Nie podaje się go jako parametru samego bloku, gdyż zależy od obudowy całej rozdzielnicy. Aby zachować szczelność, należy montować go wyłącznie w suchych, zamkniętych pomieszczeniach.
• Jaki jest tryb pracy styków (NO/NC)? Styk NO (zwierny) jest zwarty, gdy wyłącznik jest załączony – służy do sygnalizacji stanu załączenia. Styk NC (rozwierny) jest zwarty, gdy wyłącznik jest wyłączony – służy do sygnalizacji stanu wyłączenia. Oba styki są przeznaczone do pracy w obwodach sterowniczych (niskie napięcie, małe prądy).
