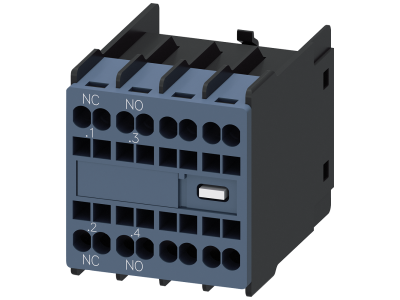

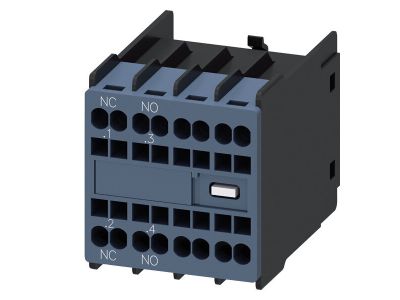

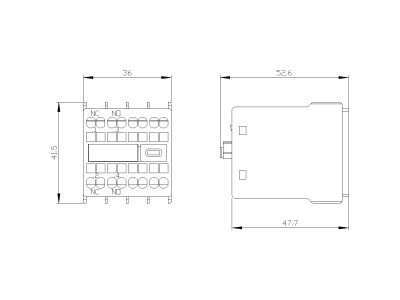

Blok styków pomocniczych 1NO+1NC, montowany z przodu, do 3RH i 3RT, zaciski sprężynowe | 3RH2911-2HA11 Siemens

Opis i Kluczowe Cechy

Blok styków pomocniczych Siemens 3RH2911-2HA11 to zaawansowany komponent modułowego systemu SIRIUS, zaprojektowany z myślą o elastycznej rozbudowie układów sterowania. Urządzenie oferuje konfigurację styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesne przesyłanie sygnału potwierdzenia pracy oraz sygnału błędu lub blokady. Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnych zacisków sprężynowych (Spring-type terminals), które gwarantują trwałe i odporne na wibracje połączenie elektryczne bez konieczności okresowego dociągania śrub. Dzięki technologii montażu czołowego, instalacja na stycznikach mocy 3RT2 oraz stycznikach pomocniczych 3RH2 odbywa się całkowicie bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.

• Konfiguracja styków: 1NO + 1NC (jeden zestyk zwierny i jeden rozwierny).
• System przyłączeniowy: Zaciski sprężynowe zapewniające stały docisk przewodu.
• Kompatybilność: Pełna integracja z serią SIRIUS 3RT2 oraz 3RH2.
• Montaż: Beznarzędziowy montaż zatrzaskowy na przedniej płycie urządzenia bazowego.
• Niezawodność: Wysoka trwałość mechaniczna i elektryczna typowa dla produktów marki Siemens.

Zgodność z Normami

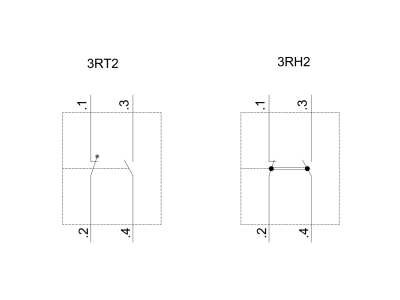

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Blok styków 3RH2911-2HA11 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach pomocniczych i sterowniczych. W przypadku montażu na stycznikach pomocniczych 3RH, zestyki działają jako elementy z wymuszonym przełączaniem, natomiast przy współpracy ze stycznikami mocy 3RT, pełnią funkcję styków lustrzanych (mirror contacts), co jest kluczowe dla projektowania systemów bezpieczeństwa zgodnie z normą ISO 13849-1.

Zastosowanie

Moduł znajduje szerokie zastosowanie w automatyce przemysłowej oraz technice napędowej. Jest idealnym rozwiązaniem do:

• Monitorowania stanu pracy silników poprzez przesyłanie sygnałów zwrotnych do sterowników PLC.
• Realizacji układów blokad elektrycznych w układach nawrotnych (lewo-prawo).
• Sygnalizacji stanów alarmowych i gotowości w pulpitach sterowniczych.
• Rozbudowy logiki sterowania w szafach o ograniczonej przestrzeni, dzięki montażowi czołowemu, który nie zwiększa szerokości aparatury na szynie DIN.

Wskazówki Montażowe

Instalacja bloku styków 3RH2911-2HA11 jest intuicyjna i szybka. Należy go nasunąć na prowadnice znajdujące się na czole stycznika 3RT2 lub 3RH2, aż do momentu wyraźnego zatrzaśnięcia mechanizmu blokującego. Przy podłączaniu przewodów do zacisków sprężynowych zaleca się stosowanie dedykowanego wkrętaka płaskiego w celu otwarcia klatki sprężyny, co umożliwia swobodne wprowadzenie drutu lub linki (z tulejką lub bez). Dzięki technologii sprężynowej, połączenie jest odporne na poluzowanie wynikające z drgań maszyn, co czyni ten blok idealnym do pracy w trudnych warunkach przemysłowych.

FAQ

1. Czy ten blok styków pasuje do starszej serii styczników 3RT1?
Opisywany model 3RH2911-2HA11 jest dedykowany do nowszej generacji 3RT2 oraz 3RH2. Do starszych serii należy stosować akcesoria z grupy 3RH19.

2. Czy zaciski sprężynowe wymagają stosowania tulejek kablowych?
Zaciski sprężynowe Siemens umożliwiają podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka). Choć stosowanie tulejek jest dobrą praktyką inżynierską, konstrukcja zacisku pozwala na bezpieczne mocowanie linki bez tulejki.

3. Ile bloków styków pomocniczych mogę zamontować na jednym styczniku?
W przypadku montażu czołowego, na jednym styczniku można zamontować jeden blok styków (dostępne są wersje 2- lub 4-stykowe). Prezentowany model zajmuje dwa miejsca stykowe (1NO+1NC).
