Blok łączników pomocniczych 11U 1NO+1NC tory prądowe:1NO 1NC do styczników pomoc./silnik. 00/S0 | 3RH2911-1FB11 Siemens

Alternatywny kod produktu: 3RH29111FB11

Opis i Kluczowe Cechy

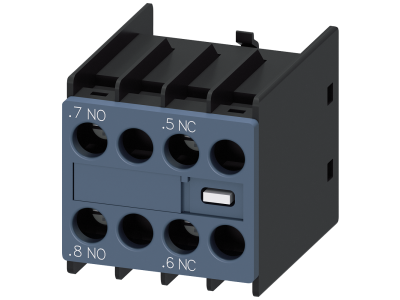

Blok łączników pomocniczych Siemens SIRIUS 3RH2911-1FB11 to przedni moduł zestyków pomocniczych 1NO+1NC przeznaczony do rozbudowy styczników pomocniczych i silnikowych wielkości S00/S0. Wyposażony w styki z wymuszonym przełączaniem (positive opening) oraz montaż beznarzędziowy na stycznikach serii 3RT2 i 3RH2. Wielkość 11U zapewnia kompatybilność z systemem modułowym SIRIUS.

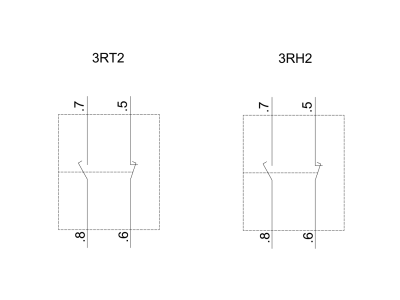

• Zestyk 1NO+1NC: Umożliwia jednoczesne zwieranie i rozwieranie dwóch obwodów sterowniczych, co ułatwia sygnalizację i realizację blokad.
• Wymuszone przełączanie (positive opening): Gwarantuje bezpieczne rozwieranie styków w przypadku awarii, spełniając wymogi ochrony maszyn i personelu.
• Montaż beznarzędziowy: Łącznik zatrzaskuje się bezpośrednio na przedniej części stycznika bez użycia narzędzi – oszczędność czasu przy instalacji i serwisie.
• Dedykowany do styczników S00/S0: Pasuje do styczników pomocniczych 3RH2 oraz styczników mocy 3RT2 o wielkości S00 i S0.
• Wielkość 11U: Ujednolicony wymiar modułu ułatwia planowanie szaf sterowniczych i zgodność z systemem SIRIUS.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikat CE. Styki z wymuszonym przełączaniem są zgodne z wymogami norm dotyczących bezpieczeństwa maszyn.

Zastosowanie

Blok łączników pomocniczych Siemens 3RH2911-1FB11 znajduje zastosowanie w rozbudowie układów sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest bezpieczne sygnalizowanie stanu styczników lub realizacja dodatkowych funkcji logicznych.

• Rozbudowa zestyków pomocniczych w stycznikach mocy i pomocniczych (seria 3RT2, 3RH2).
• Sygnalizacja stanu załączenia stycznika w szafach sterowniczych.
• Realizacja obwodów blokad i zabezpieczeń z wymuszonym przełączaniem.
• Integracja z układami PLC i sterownikami jako element wejściowy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok łączników montuje się na przedniej części stycznika 3RT2 lub 3RH2 bez użycia narzędzi, zatrzaskując go w odpowiednim gnieździe. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków (jeśli dotyczy) zgodnie z dokumentacją producenta.

FAQ

• Czy ten blok łączników pasuje do styczników innych producentów? Jest dedykowany do styczników Siemens serii 3RT2 i 3RH2, nie jest kompatybilny z innymi systemami.
• Czy styki są z wymuszonym przełączaniem? Tak, w stycznikach pomocniczych 3RH styki są wykonane z wymuszonym przełączaniem (positive opening), co zapewnia bezpieczne rozwieranie w przypadku awarii.
• Jaki jest stopień ochrony tego bloku? Stopień ochrony zależy od zastosowanej obudowy stycznika; sam blok łączników nie ma określonego IP w danych katalogowych.
