Blok łączników pomocniczych 1NO, EN50005, przyłącze CageClamp do styczników silnikowych, 1pol. | 3RH1921-2CA10 Siemens

Alternatywny kod produktu: 3RH19212CA10

Opis i Kluczowe Cechy

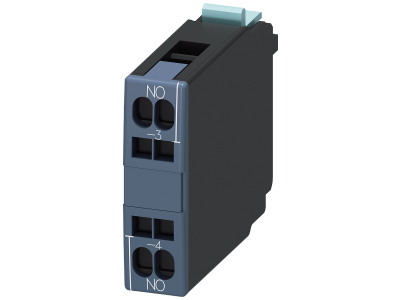

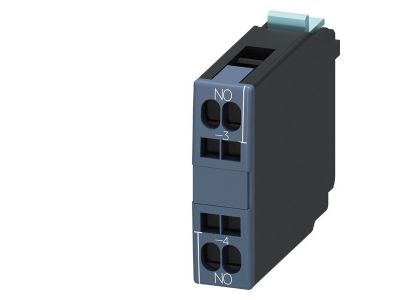

Blok łączników pomocniczych o symbolu 3RH1921-2CA10 to jednopolowy element wyposażony w przyłącze CageClamp, przeznaczony do montażu na stycznikach silnikowych. Wyposażony w jeden styk normalnie otwarty (1NO), umożliwia niezawodną sygnalizację stanu załączenia obwodu głównego. Dzięki zastosowaniu technologii CageClamp instalacja przewodów odbywa się szybko i bez użycia narzędzi, co skraca czas prac montażowych. Produkt spełnia wymogi normy EN50005, co gwarantuje kompatybilność wymiarową z szeroką gamą styczników.

• Styk 1NO (normalnie otwarty): Zapewnia sygnalizację załączenia obwodu głównego – przydatny do monitorowania pracy odbiorników i sterowania układami automatyki.
• Przyłącze CageClamp: Umożliwia bezśrubowe, pewne i wibracjoodporne łączenie przewodów – skraca czas montażu i eliminuje konieczność okresowego dokręcania.
• Zgodność z normą EN50005: Standaryzowane wymiary i rozstaw styków pomocniczych – gwarantują pasowanie do większości styczników silnikowych w standardzie DIN.
• Jednopolowa konstrukcja: Kompaktowa budowa ułatwia zabudowę w rozdzielnicach o ograniczonej przestrzeni montażowej.
• Przeznaczony do styczników silnikowych: Montowany bezpośrednio na aparacie głównym – nie wymaga dodatkowych szyn ani uchwytów.

Zgodność z Normami

Blok łączników pomocniczych 3RH1921-2CA10 został zaprojektowany i wyprodukowany zgodnie z normą EN50005, dotyczącą wymiarów i układów styków pomocniczych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów Unii Europejskiej.

Zastosowanie

Blok łączników pomocniczych sprawdza się w układach sterowania i sygnalizacji pracujących w przemyśle, infrastrukturze i budownictwie. Jego uniwersalna konstrukcja umożliwia stosowanie w środowiskach o normalnych i podwyższonych wymaganiach eksploatacyjnych.

• Monitoring załączenia styczników silnikowych w układach rozruchu i zabezpieczenia silników.
• Przekazywanie sygnałów sterujących do układów PLC, przekaźników lub wejść cyfrowych.
• Sygnalizacja optyczna lub akustyczna stanu pracy maszyn i urządzeń.
• Rozbudowa zestyków pomocniczych w rozdzielnicach i szafach sterowniczych bez konieczności ingerencji w instalację główną.

Wskazówki Montażowe

Montaż bloku łączników pomocniczych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok przeznaczony jest do bezpośredniego zamocowania na styczniku silnikowym – nie wymaga dodatkowej szyny TH35. Przyłącze CageClamp nie wymaga użycia narzędzi; przewody należy wsuwać po uprzednim ich odizolowaniu na odpowiednią długość (zgodnie z dokumentacją producenta). Moment dokręcania ewentualnych śrub mocujących – stosownie do wytycznych producenta stycznika. Przekrój przewodów dobieraj do obciążenia prądowego obwodu pomocniczego.

FAQ

• Czy blok posiada podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu. Blok 3RH1921-2CA10 jest wyposażony wyłącznie w styk mechaniczny 1NO i nie przewidziano w nim elementów świetlnych.
• Jaki jest stopień ochrony bloku? Producent nie podaje konkretnego stopnia IP. W zastosowaniach wewnątrz rozdzielnic standardowo przyjmuje się ochronę IP20, która zapewnia bezpieczeństwo przed dotykiem przypadkowym. Montaż w środowiskach wilgotnych lub zapylonych wymaga zastosowania dodatkowej obudowy.

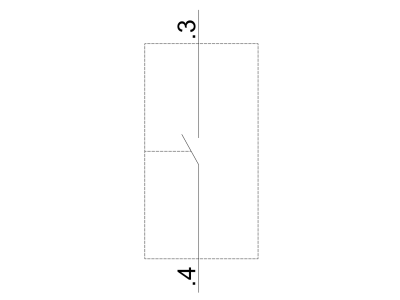

• Jak działa styk – NO czy NC? Styk ma konfigurację 1NO (normalnie otwarty). W stanie spoczynku obwód jest rozwarty; zwiera się dopiero po załączeniu cewki stycznika. Jest to typowe rozwiązanie dla sygnalizacji pracy urządzenia.
