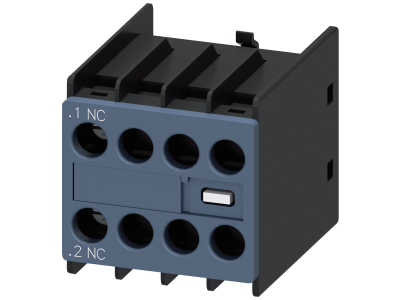

Blok łączników pomocniczych 1NC, tor prąd.: 1NC do styczników pomocniczych i silnikowych, S00 i S0 | 3RH2911-1HA01 Siemens

Alternatywny kod produktu: 3RH29111HA01

Opis i Kluczowe Cechy

Blok łączników pomocniczych 3RH2911-1HA01 firmy Siemens to dedykowany element do styczników pomocniczych i silnikowych w rozmiarach S00 oraz S0. Wyposażony w jeden styk normalnie zamknięty (1NC), zapewnia niezawodną sygnalizację stanu i realizację blokad w układach sterowania. Model ten zastępuje poprzednią wersję 3RH2911-4HA01, co ułatwia modernizację istniejących instalacji.

• Styk pomocniczy 1NC (normalnie zamknięty): Umożliwia przesyłanie sygnału o wyłączeniu głównego stycznika lub realizację zabezpieczeń przed załączeniem w niepożądanej konfiguracji.
• Kompatybilność z seriami 3RT2.1, 3RT2.2 i 3RH21: Gwarantuje bezproblemowy montaż bez modyfikacji – idealne dopasowanie do styczników Siemens w rozmiarach S00 i S0.
• Zastępuje model 3RH2911-4HA01: Ułatwia wymianę w istniejących szafach sterowniczych, zachowując pełną zgodność mechaniczną i elektryczną.
• Szybka i prosta instalacja: Montaż odbywa się poprzez zatrzaśnięcie na styczniku lub przykręcenie – oszczędza czas podczas rozruchu i serwisu.
• Przeznaczony do obciążeń rezystancyjnych, indukcyjnych i pojemnościowych: Stosowany w obwodach sterowania silników, cewek styczników i sygnalizacji w przemyśle, infrastrukturze oraz budownictwie.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (np. IEC/EN 60947-5-1 – ogólnie dla łączników pomocniczych). Dokładne numery norm dostępne są w pełnej karcie katalogowej stycznika, do którego blok jest montowany.

Zastosowanie

Blok styków pomocniczych 3RH2911-1HA01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odzwierciedlenie stanu urządzenia wykonawczego lub realizacja blokad logicznych w obwodach sterowania.

• Sygnalizacja stanu styczników głównych w rozdzielnicach i szafach sterowniczych – styk NC informuje o wyłączeniu obwodu siłowego.
• Realizacja blokad krzyżowych (elektrycznych) w układach załączania silników – zapobiega jednoczesnemu załączeniu dwóch kierunków obrotu.
• Sterowanie kaskadowe – przekazywanie sygnału „gotowości” do nadrzędnego sterownika PLC.
• Układy automatycznego rozruchu i zatrzymania – styk pomocniczy w pętli podtrzymania lub wyłączenia awaryjnego.

Wskazówki Montażowe

Prace montażowe i podłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednią wiedzę w zakresie instalacji elektrycznych. Montaż odbywa się na styczniku w rozmiarze S00 lub S0 (szyna TH35/DIN nie jest wymagana – blok montuje się bezpośrednio do aparatu). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją techniczną stycznika (nieprzekraczalny moment nie jest podany w karcie bloku).

FAQ

• Jaki jest typ styku i jego funkcja? Blok wyposażony jest w jeden styk normalnie zamknięty (NC – 1NC). Oznacza to, że w stanie spoczynku (przy wyłączonym styczniku) styk jest zwarty; rozwiera się po załączeniu stycznika. Idealny do sygnalizacji „wyłączone” lub blokad.
• Czy blok jest podświetlany? Nie, produkt nie zawiera elementów podświetlenia LED. Jest to pasywny styk pomocniczy przeznaczony wyłącznie do przełączania obwodów sterowania (np. 24 V AC/DC lub 230 V AC w zależności od obciążenia).
• Jaki jest stopień ochrony samego bloku? Producent nie podaje konkretnego stopnia IP dla tego elementu. Podobnie jak większość styków pomocniczych montowanych wewnątrz rozdzielnic, powinien być eksploatowany w obudowie o stopniu ochrony co najmniej IP20. Szczegółowe informacje znajdują się w dokumentacji stycznika nadrzędnego.
