Łącznik pomocniczy, przystosowany do elektroniki, DIN EN50012 z boku, 1NO+1NC zamknięty hermetycznie | 3RH1921-2DE11 Siemens

Alternatywny kod produktu: 3RH19212DE11

Opis i Kluczowe Cechy

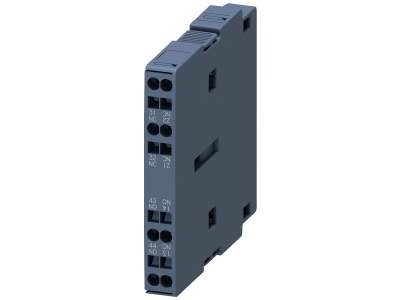

Łącznik pomocniczy 3RH1921-2DE11 firmy Siemens to blok styków pomocniczych przeznaczony do zastosowań elektronicznych. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), oba zamknięte hermetycznie – co zapewnia niezawodne działanie w warunkach narażenia na kurz i wilgoć. Montowany bocznie (lewy lub prawy) zgodnie z profilem DIN EN50012, umożliwia szybkie rozszerzenie funkcji sterowniczych styczników i przełączników.

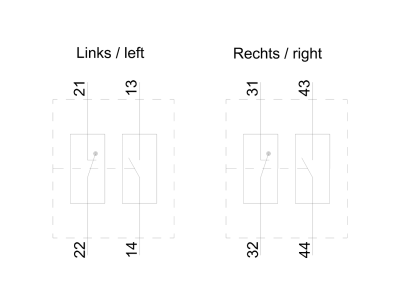

• Styki 1NO+1NC zamknięte hermetycznie: Gwarantują stabilną pracę przy niskich poziomach sygnałów elektronicznych oraz chronią przed wpływem zanieczyszczeń, wydłużając żywotność w trudnych środowiskach.
• Przystosowany do elektroniki: Idealny do obwodów sterowania cyfrowego, PLC i układów automatyki, gdzie wymagana jest wysoka niezawodność styków przy małych prądach.
• Montaż boczny zgodny z DIN EN50012: Łatwe dołączanie do aparatów głównych – zarówno z prawej, jak i lewej strony – bez potrzeby dodatkowych narzędzi.
• Uniwersalne sterowanie odbiornikami: Nadaje się do obwodów o obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych, co czyni go odpowiednim do sterowania silnikami, zaworami, oświetleniem.
• Szybka i prosta instalacja: Dzięki kompaktowej budowie i systemowi bocznego zamocowania redukuje czas montażu i ułatwia rozbudowę układów.

Zgodność z Normami

Łącznik pomocniczy 3RH1921-2DE11 został zaprojektowany zgodnie z profilem montażowym DIN EN50012. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt podlega rygorystycznym testom jakościowym Siemens, gwarantującym bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Blok styków pomocniczych 3RH1921-2DE11 znajduje zastosowanie w przemyśle, infrastrukturze oraz budownictwie, szczególnie tam, gdzie wymagane jest niezawodne przekazywanie sygnałów sterujących w obwodach elektronicznych.

• Sterowanie silnikami elektrycznymi w normalnych i trudnych warunkach serwisowych – sygnalizacja stanów pracy oraz zabezpieczeń.
• Podawanie impulsów do styczników, przekaźników i sterowników PLC w automatyce budynkowej i maszynowej.
• Realizacja obwodów sygnalizacji wizualnej i akustycznej (np. lampki kontrolne, sygnalizatory) w rozdzielnicach i szafach sterowniczych.
• Zastosowania w sterowaniu odbiorników rezystancyjnych, indukcyjnych i pojemnościowych – np. nagrzewnice, cewki, kondensatory.

Wskazówki Montażowe

Montaż łącznika pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Łącznik mocuje się bocznie do aparatu głównego (np. stycznika) przy użyciu systemu zatrzaskowego zgodnego z DIN EN50012 – nie wymaga osobnej szyny montażowej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Moment dokręcania śrub zacisków oraz pozostałe parametry montażu należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy łącznik jest przystosowany do niskich napięć sterowniczych (np. 24 V DC)? Tak, łącznik został zaprojektowany do zastosowań elektronicznych i sprawdza się w obwodach o niskim napięciu i niskim prądzie, typowych dla sterowników PLC i automatyki.
• Co oznacza hermetyczne zamknięcie styków? Styki są fizycznie odizolowane od otoczenia, co zapobiega osadzaniu się kurzu, wilgoci i innych zanieczyszczeń. Dzięki temu zapewniona jest wysoka niezawodność nawet przy rzadkim przełączaniu.
• Czy można montować łącznik na szynie DIN? Nie – łącznik jest przystosowany wyłącznie do montażu bocznego na aparacie głównym (np. styczniku) zgodnie z profilem DIN EN50012. Nie posiada własnego zaczepu szyny TH35.
