Blok styków pojedynczy Fi-22mm, Harmony XB4 | ZBE5023 Schneider Electric

Opis i Kluczowe Cechy

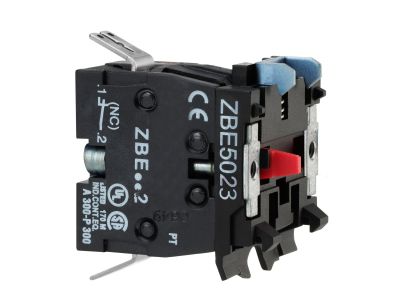

Blok styków Schneider Electric Harmony XB4 ZBE5023 to pojedynczy moduł stykowy z jednym stykiem normalnie zamkniętym (1NC), przeznaczony do montażu w otworze Fi-22 mm. Wyposażony w zaciski szybkie ułatwiające podłączenie przewodów, zapewnia niezawodne przełączanie obwodów sterowania w aplikacjach przemysłowych i budynkowych. Dzięki kompatybilności z jednostkami sterującymi i sygnalizacyjnymi Harmony XB4 i XB5 umożliwia elastyczną konfigurację paneli operatorskich.

• Styk 1NC: Gwarantuje bezpieczne przerwanie obwodu sterowania w stanie spoczynku – stosowany m.in. w obwodach zatrzymania awaryjnego lub sygnalizacji stanu.
• Zaciski szybkie: Umożliwiają szybkie i bezobsługowe podłączenie przewodów bez użycia narzędzi, skracając czas montażu i serwisu.
• Kompatybilność z Harmony XB4 i XB5: Pasuje do całej gamy przycisków, przełączników i lamp sygnalizacyjnych tej serii, ułatwiając modernizację i rozbudowę instalacji.
• Stopień ochrony IP20: Chroni operatora przed przypadkowym dotknięciem elementów pod napięciem, zwiększając bezpieczeństwo w rozdzielnicy.
• Wysoka trwałość mechaniczna i elektryczna: 1 milion cykli łączeniowych przy obciążeniu 6 A oznacza długą żywotność i minimalne koszty utrzymania.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Umożliwia stosowanie w warunkach przemysłowych i zewnętrznych bez ryzyka uszkodzenia.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami dla aparatury sterowniczej i sygnalizacyjnej, posiada deklarację zgodności CE oraz certyfikat IP20 potwierdzający ochronę przed dotykiem. Zaprojektowany zgodnie z wymaganiami standardów DIN dla przemysłowych systemów sterowania.

Zastosowanie

Blok styków ZBE5023 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących. Dzięki stykowi NC idealnie nadaje się do obwodów bezpieczeństwa i sygnalizacji stanu.

• Sterowanie odbiornikami: włączanie/wyłączanie silników, zaworów, oświetlenia w szafach sterowniczych.
• Impulsy do styczników, przekaźników i PLC – jako element pętli sterowania lub sygnalizacji statusu.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. lampki ostrzegawcze, sygnalizatory dźwiękowe).
• Automatyka budynkowa: przyciski i przełączniki w panelach operatorskich wind, bram, systemów HVAC.

Wskazówki Montażowe

Montaż i podłączanie bloku styków powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Blok montuje się w otworze Fi-22 mm w rozdzielnicy lub puszce, a następnie łączy z odpowiednią jednostką sterującą Harmony XB4/XB5. Zaciski szybkie przeznaczone są dla przewodów o przekroju dobranym do prądu obciążenia (max 6 A). Nie przekraczaj znamionowych parametrów elektrycznych. Moment dokręcania śrub (jeśli występują) stosuj zgodnie z danymi producenta podanymi w karcie katalogowej.

FAQ

• Czy blok styków ZBE5023 jest podświetlany? Nie, jest to standardowy blok styków bez elementu świetlnego. Podświetlenie realizowane jest przez dedykowane lampki LED lub neonowe w obudowie przycisku, które łączy się z osobnym blokiem styków.
• Jaki stopień ochrony ma ten produkt? Blok styków posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem elementów wewnętrznych palcem i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani kurz – przeznaczony do montażu wewnątrz rozdzielnic.
• Czy styk jest normalnie zamknięty (NC) czy normalnie otwarty (NO)? Jest to styk normalnie zamknięty (NC), co oznacza, że w stanie spoczynku (gdy przycisk nie jest wciśnięty) obwód jest zamknięty. Naciśnięcie przycisku rozłącza obwód.
