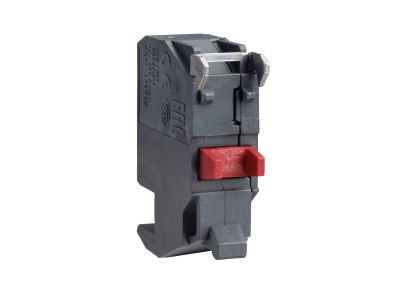

Blok styków pojedynczy dla głowicy O22 1NC Złącze wtykowe ZBE1024 | ZBE1024 Schneider Electric

Opis i Kluczowe Cechy

Blok styków pojedynczy ZBE1024 firmy Schneider Electric to element wykonawczy z konfiguracją 1NC (normalnie zamknięty) dla głowic sterowniczych o otworze 22 mm z serii Harmony XB4/XB5. Działanie wolne styków zapewnia pewne rozwarcie obwodu nawet przy wolnym nacisku, co zwiększa bezpieczeństwo sygnalizacji i sterowania. Złącze wtykowe umożliwia szybki montaż bez użycia narzędzi, redukując czas instalacji.

• Styk 1NC (normalnie zamknięty): W stanie spoczynku przewodzi prąd – idealny do układów bezpieczeństwa (np. zatrzymanie awaryjne), gdzie przerwanie obwodu sygnalizuje stan alarmu.
• Działanie wolne: Gwarantuje niezawodne przełączenie nawet przy wolnym lub nieprecyzyjnym nacisku na przycisk, eliminuje ryzyko drgań styków.
• Złącze wtykowe: Upraszcza okablowanie – wystarczy wpiąć przewód bez konieczności dokręcania śrub, co przyspiesza prace instalacyjne i serwisowe.
• Pojedynczy blok styków: Kompaktowa konstrukcja (zajmuje jedną pozycję w głowicy) pozwala na elastyczne tworzenie układów sterowania z różną liczbą styków.
• Kompatybilny z głowicami O22: Pasuje do wszystkich przycisków, przełączników i lamp ostrzegawczych serii XB4/XB5 o średnicy otworu 22 mm.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami międzynarodowych norm bezpieczeństwa urządzeń sterowniczych. Posiada oznaczenie CE i spełnia dyrektywy niskonapięciową (LVD) oraz kompatybilności elektromagnetycznej (EMC). Gama Harmony XB4/XB5 jest powszechnie stosowana w instalacjach zgodnych z normami IEC/EN 60947-5-1, jednak szczegółowe certyfikaty należy zweryfikować w dokumentacji technicznej głowicy.

Zastosowanie

Blok styków ZBE1024 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne sygnalizowanie stanu normalnie zamkniętego w obwodach sterowania. Dzięki uniwersalnemu złączu wtykowym idealnie nadaje się do szybkich instalacji w rozdzielnicach i pulpitach operatorskich.

• Układy zatrzymania awaryjnego (przycisk NC – rozłączany po naciśnięciu).
• Sterowanie stycznikami i przekaźnikami (jako element wejściowy do PLC lub modułów bezpieczeństwa).
• Sygnalizacja stanu pracy (np. kontrola obwodu: zadziałał stykiem NC po podaniu napięcia).
• Automatyka budynkowa (włączanie/wyłączanie oświetlenia, bram, wentylacji).

Wskazówki Montażowe

Montaż i demontaż bloku styków może być wykonywany wyłącznie przez osoby z uprawnieniami SEP do 1 kV, po uprzednim odłączeniu napięcia od obwodu. Blok wsuwa się na tylną część głowicy O22 i zabezpiecza zatrzaskiem. Złącze wtykowe akceptuje przewody o przekroju do 1,5 mm² (zalecane 0,75–1 mm² dla sygnałów sterowniczych). Nie wymaga dokręcania – siła wtyku zapewnia pewny kontakt. Należy upewnić się, że głowica jest prawidłowo zamontowana na szynie TH35 lub w płycie montażowej.

FAQ

• Czy blok styków ma podświetlenie LED? Nie, ZBE1024 to czysty blok styków bez źródła światła. Podświetlenie może być realizowane przez głowicę z lampką (np. XB4-BV z modułem LED).
• Jaki stopień ochrony zapewnia ten blok? Stopień ochrony zależy od użytej głowicy oraz osłony. Blok sam w sobie ma IP20 (montaż wewnątrz rozdzielnicy), ale po zamontowaniu w głowicy XB4 / XB5 (np. IP66) osiąga ochronę szczelności.
• Dlaczego działanie wolne jest ważne? Działanie wolne oznacza, że styk przełącza się dopiero po pokonaniu określonego skoku, niezależnie od prędkości nacisku. Zapobiega to przypadkowym zadziałaniom przy drganiach i zwiększa niezawodność.
