Blok styków pojedynczy dla głowicy Fi-22mm 1NC pozłacane zaciski śrubowe, Harmony XB4 | ZBE1026 Schneider Electric

Opis i Kluczowe Cechy

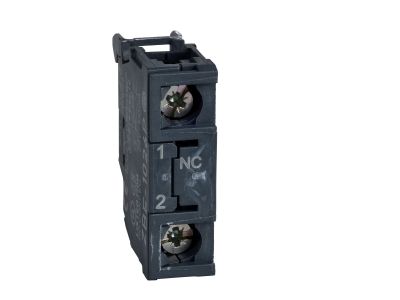

Blok styków pojedynczy Schneider Electric Harmony XB4 o symbolu ZBE1026 to element łączeniowy przeznaczony do głowic Ø22 mm. Wyposażono go w jeden styk normalnie zamknięty (NC) z pozłacanymi zaciskami śrubowymi, co zapewnia niezawodne połączenia nawet przy małych obciążeniach. Konstrukcja modułowa ułatwia szybką konfigurację i serwis w systemach sterowania i sygnalizacji.

• Styk 1NC: Normalnie zamknięty tor łączeniowy – umożliwia bezpieczne sterowanie obwodami, np. w układach zatrzymania awaryjnego.
• Pozłacane zaciski śrubowe: Gwarantują niską rezystancję styku i odporność na korozję, szczególnie w aplikacjach z niskimi napięciami i prądami.
• Wytrzymałość 10 mln cykli przy 6 A: Długa żywotność mechaniczna i elektryczna minimalizuje koszty konserwacji i przestoje instalacji.
• Stopień ochrony IP69K: Zabezpiecza przed wnikaniem pyłu i strumieni wody pod wysokim ciśnieniem – odpowiedni do pracy w trudnych warunkach przemysłowych.
• Szeroki zakres temperatur -40°C do 70°C: Umożliwia stosowanie w klimatyzowanych halami oraz na zewnątrz budynków w różnych strefach klimatycznych.

Zgodność z Normami

Blok styków ZBE1026 został zaprojektowany zgodnie z międzynarodowymi standardami branżowymi. Posiada certyfikat CE oraz stopień ochrony IP69K potwierdzający odporność na wnikanie ciał stałych i wody. Produkt spełnia wymagania norm bezpieczeństwa stosowanych w aparaturze łączeniowej niskiego napięcia.

Zastosowanie

Blok styków ZBE1026 jest dedykowany do obwodów sterowania i sygnalizacji w przemyśle, budynkach użyteczności publicznej oraz instalacjach maszynowych. Kompatybilność z seriami Harmony XB4 i XB5 pozwala na elastyczne łączenie z przyciskami, przełącznikami i lampkami sygnalizacyjnymi.

• Sterowanie odbiornikami elektrycznymi w rozdzielnicach i panelach operatorskich.
• Generowanie impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w szafach sterowniczych.
• Automatyka budynkowa – systemy przywoławcze, sterowanie oświetleniem i bramami.

Wskazówki Montażowe

Montaż i podłączenie bloku styków może być wykonane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Blok montuje się na szynie TH35 (DIN) lub bezpośrednio w obudowie głowicy XB4/XB5. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądów roboczych (maks. 6 A). Należy zapewnić odpowiednią izolację i ochronę przed przypadkowym dotknięciem części pod napięciem.

FAQ

• Czy blok styków jest podświetlany? Nie, ZBE1026 to czysty element łączeniowy wyposażony w pozłacane styki i zaciski śrubowe. Podświetlenie może być realizowane przez dodatkowe moduły w głowicy (np. lampki LED z serii Harmony).
• Jaki stopień ochrony ma ten blok styków? Produkt posiada stopień ochrony IP69K, co oznacza pełną pyłoszczelność oraz odporność na działanie strumieni wody pod wysokim ciśnieniem i w wysokiej temperaturze.
• Jak działa styk normalnie zamknięty (NC)? Styk NC w stanie spoczynku (nieaktywowana głowica) przewodzi prąd – jest zwarty. Po naciśnięciu przycisku lub przesterowaniu głowicy styk otwiera się, przerywając obwód. To typowe rozwiązanie w układach zatrzymania awaryjnego i sygnalizacji błędu.
