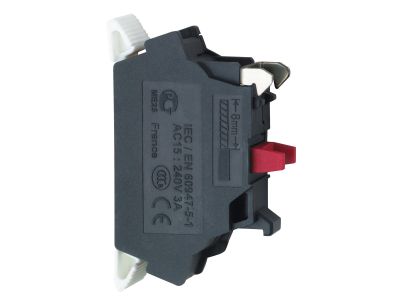

Blok styków pojedynczy 1nc Fi 22 Push-in , Harmony XB4 | ZBE1025 Schneider Electric

Opis i Kluczowe Cechy

Pojedynczy blok styków Schneider Electric z serii Harmony XB4/XB5 to zaawansowane rozwiązanie dedykowane do systemów sterowania i sygnalizacji. Produkt został wyposażony w jeden styk normalnie zamknięty (1 NC), który jest kluczowym elementem w obwodach bezpieczeństwa i sterowania procesami przemysłowymi. Wykorzystanie nowoczesnej technologii zacisków sprężynowych typu Push-in znacząco skraca czas instalacji, eliminując potrzebę okresowego dokręcania śrub i zapewniając stałą siłę docisku przewodu, co jest niezwykle istotne w środowiskach narażonych na wibracje.

• Wysoka trwałość mechaniczna: Blok styków został zaprojektowany z myślą o intensywnej eksploatacji, oferując wytrzymałość na poziomie 11 milionów cykli przełączeń, co minimalizuje koszty serwisowe.
• Bezpieczeństwo użytkowania: Stopień ochrony IP20 gwarantuje zabezpieczenie przed przypadkowym dotykiem części pod napięciem, chroniąc operatorów i instalatorów.
• Intuicyjna identyfikacja: Przejrzysty schemat kolorów pozwala na błyskawiczne odróżnienie styków typu NO od NC, co redukuje ryzyko błędów podczas montażu i konserwacji.
• Obciążalność: Zdolność do pracy przy prądzie znamionowym 6 A pozwala na wszechstronne zastosowanie w różnorodnych układach automatyki.

Zgodność z Normami

Produkt marki Schneider Electric spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Konstrukcja bloku styków ZBE1025 jest w pełni kompatybilna z systemami modułowymi serii Harmony XB4 oraz XB5, co potwierdza jego uniwersalność w standardach przemysłowych. Dzięki certyfikacji IP20, komponent ten wpisuje się w nowoczesne standardy budowy szaf sterowniczych, zapewniając odpowiednią izolację i ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Blok styków ZBE1025 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem dla:

• Producentów maszyn (OEM): Dzięki modułowej konstrukcji ułatwia szybką konfigurację paneli sterowniczych.
• Szaf sterowniczych i rozdzielnic: Pozwala na budowę niezawodnych układów logicznych i wykonawczych.
• Modernizacji istniejących instalacji: Łatwa wymiana i kompatybilność z korpusami plastikowymi i metalowymi serii Harmony sprawiają, że jest to produkt pierwszego wyboru przy serwisowaniu maszyn.
• Systemów bezpieczeństwa: Styk NC jest niezbędny w obwodach wymagających przerwania przepływu prądu w sytuacjach awaryjnych.

Wskazówki Montażowe

Instalacja bloku styków została zoptymalizowana pod kątem ergonomii pracy elektryka. Montaż odbywa się poprzez zatrzaśnięcie bloku na dedykowanym wsporniku (kołnierzu) przycisku lub przełącznika z serii XB4/XB5. Dzięki technologii Push-in, podłączenie przewodów nie wymaga użycia specjalistycznych narzędzi – wystarczy wsunąć odizolowany koniec przewodu lub tulejkę w zacisk. Aby zdemontować przewód, należy zwolnić sprężynę za pomocą standardowego wkrętaka płaskiego. Taki system połączeń gwarantuje odporność na poluzowanie pod wpływem drgań maszynowych, co jest przewagą nad tradycyjnymi zaciskami śrubowymi.

FAQ

• Czy ten blok styków pasuje do przycisków metalowych i plastikowych? Tak, blok styków ZBE1025 jest kompatybilny zarówno z serią metalową Harmony XB4, jak i plastikową XB5, pod warunkiem zastosowania odpowiedniego kołnierza montażowego.
• Czym różni się zacisk sprężynowy od śrubowego? Zacisk sprężynowy (Push-in) zapewnia szybszy montaż i jest odporny na wibracje, co eliminuje konieczność okresowej kontroli momentu dokręcania śrub.
• Jaka jest maksymalna trwałość tego elementu? Produkt charakteryzuje się wyjątkową trwałością wynoszącą do 11 milionów cykli przy obciążeniu znamionowym, co czyni go jednym z najbardziej niezawodnych rozwiązań na rynku.
