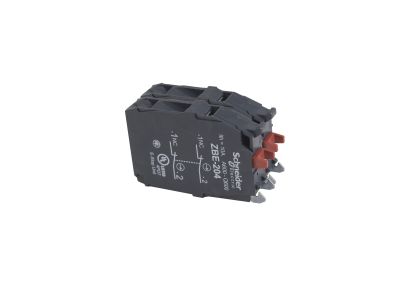

Blok styków podwójny 2NC Fi-22mm, Harmony XB4 | ZBE204 Schneider Electric

Opis i Kluczowe Cechy

Podwójny blok styków Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZBE204, to zaawansowany komponent automatyki przemysłowej zaprojektowany z myślą o maksymalnej niezawodności i bezpieczeństwie. Wyposażony w dwa styki normalnie zamknięte (2NC), moduł ten stanowi fundament systemów bezpieczeństwa i sterowania w wymagających środowiskach produkcyjnych. Dzięki zastosowaniu chromowanej metalowej ramki, element charakteryzuje się wyjątkową sztywnością mechaniczną oraz odpornością na czynniki zewnętrzne.

• Wysoka trwałość mechaniczna: Produkt został przetestowany pod kątem wytrzymałości wynoszącej aż 4 miliony cykli przy obciążeniu prądowym 6 A, co drastycznie redukuje koszty serwisowe i przestoje maszyn.
• Bezpieczeństwo IP20: Stopień ochrony IP20 gwarantuje, że operatorzy są chronieni przed przypadkowym dotknięciem części pod napięciem, co jest kluczowe podczas prac konserwacyjnych.
• Zaciski śrubowe: Solidne połączenia śrubowe zapewniają stabilny styk elektryczny, odporny na wibracje występujące w szafach sterowniczych.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C pozwala na montaż w aplikacjach zewnętrznych oraz w chłodniach czy hutach.

Zgodność z Normami

Blok styków ZBE204 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Produkt spełnia wymagania dotyczące aparatury sterowniczej i sygnalizacyjnej niskiego napięcia. Dzięki certyfikacji IP20, moduł zapewnia odpowiedni poziom ochrony przed dostępem do części niebezpiecznych palcem, co jest zgodne z ogólnymi przepisami BHP w elektrotechnice. Kompatybilność z systemami Harmony XB4 i XB5 gwarantuje pełną integrację z certyfikowanymi rozwiązaniami Schneider Electric.

Zastosowanie

Dzięki swojej modularnej budowie, podwójny blok styków 2NC znajduje szerokie zastosowanie w budowie maszyn i systemów sterowania. Jest idealnym rozwiązaniem dla:

• Przycisków bezpieczeństwa: Podwójny styk NC jest kluczowy w obwodach zatrzymania awaryjnego (E-Stop).
• Przełączników wyboru: Umożliwia precyzyjne konfigurowanie stanów logicznych w układach automatyki.
• Modernizacji istniejących paneli: Łatwa wymiana pozwala na szybki upgrade starszych pulpitów sterowniczych serii XB4 i XB5.
• Przemysłu ciężkiego: Odporność na szeroki zakres temperatur czyni go niezastąpionym w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Instalacja bloku styków ZBE204 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Montaż zatrzaskowy: Moduł należy pewnie osadzić na korpusie przycisku lub przełącznika, aż do usłyszenia charakterystycznego kliknięcia.
• Moment dokręcania: Podczas podłączania przewodów do zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby uniknąć poluzowania styków pod wpływem drgań.
• Identyfikacja: Wykorzystaj przejrzysty schemat kolorów Schneider Electric, aby uniknąć pomyłek między stykami NO (normalnie otwartymi) a NC (normalnie zamkniętymi).
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 6 A, co zapewni optymalne odprowadzanie ciepła i stabilność sygnału.

FAQ

1. Czy blok ZBE204 pasuje do plastikowych przycisków serii XB5?
Tak, produkt jest w pełni kompatybilny zarówno z metalową serią Harmony XB4, jak i plastikową serią Harmony XB5.

2. Jaka jest główna zaleta stosowania podwójnego bloku styków?
Podwójny blok pozwala na oszczędność miejsca wewnątrz obudowy oraz umożliwia jednoczesne rozłączenie dwóch niezależnych obwodów sterowniczych za pomocą jednego elementu wykonawczego.

3. Czy styki NC są oznaczone kolorystycznie?
Tak, Schneider Electric stosuje standardowe oznaczenia kolorystyczne, które ułatwiają szybką identyfikację typu styku podczas montażu i serwisu, co minimalizuje ryzyko błędów łączeniowych.
