Blok styków, Fi-30mm, 1N/O, Power reed, Harmony 9001K | 9001KA52 Schneider Electric

Opis i Kluczowe Cechy

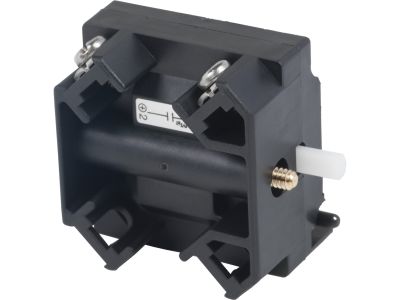

Blok styków 9001KA52 firmy Schneider Electric z serii Harmony 9001K to dedykowany element rozszerzający funkcjonalność przycisków sterowniczych i sygnalizatorów. Wyposażony w styk normalnie otwarty (1N/O) w technologii Power Reed, umożliwia niezawodną sygnalizację i przełączanie w obwodach pomocniczych. Średnica montażowa 30 mm zapewnia zgodność z typowymi otworami w panelach operatorskich.

• Styk 1N/O (normalnie otwarty): idealny do realizacji funkcji załączania, sygnalizacji lub impulsowania – styk zwierany jest po naciśnięciu przycisku, co pozwala na sterowanie cewkami styczników, przekaźników lub wejściami PLC.
• Technologia Power Reed: gwarantuje szybkie i bezbłędne łączenie obwodów niskoprądowych (sygnałowych), eliminując ryzyko drgań styków i zapewniając długą żywotność mechaniczną.
• Średnica montażowa Fi-30 mm: kompatybilna z większością przycisków i lamp serii Harmony 9001K oraz innymi elementami w standardzie 30 mm, co ułatwia integrację w istniejących panelach.
• Kompatybilność z serią Harmony 9001K: łatwy montaż za standardowym przyciskiem lub sygnalizatorem – nie wymaga dodatkowych adapterów, skraca czas instalacji.
• Kompaktowa budowa: niewielki rozmiar bloku pozwala na instalację nawet w ciasnych szafach sterowniczych, oszczędzając miejsce na szynie lub wewnątrz obudowy przycisku.

Zgodność z Normami

Produkt jest zaprojektowany zgodnie z wewnętrznymi standardami jakości Schneider Electric oraz posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Przeznaczony do stosowania w obwodach niskonapięciowych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Blok styków 9001KA52 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja lub sterowanie za pomocą przycisków. Dzięki technologii Power Reed sprawdza się w obwodach małej mocy, np. w układach automatyki i panelach HMI.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych.
• Podawanie sygnałów impulsowych do wejść PLC lub sterowników mikroprocesorowych.
• Sygnalizacja stanów pracy maszyn (np. gotowość, alarm) w połączeniu z lampkami sygnalizacyjnymi serii Harmony.
• Budowa przycisków w systemach interfejsu człowiek-maszyna (HMI) w przemyśle, automatyce budynkowej oraz w sterowaniu maszynami.

Wskazówki Montażowe

Montaż bloku styków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Blok przeznaczony jest do montażu w korpusie przycisku sterowniczego lub sygnalizatora z otworem 30 mm (zgodnie z dokumentacją danego urządzenia nadrzędnego). Dokręć śruby zacisków momentem podanym przez producenta przycisku. Przekrój przewodów dobierz do prądu obciążenia obwodu pomocniczego (zgodnie z normami PN-HD 60364). Po zamontowaniu sprawdź poprawność działania styku przed oddaniem instalacji do eksploatacji.

FAQ

• Czy blok styków 9001KA52 posiada podświetlenie LED? Nie, blok styków nie zawiera elementu świetlnego. Jest to czysty styk mechaniczny (Power Reed) przeznaczony do przełączania obwodów sygnałowych. Podświetlenie można uzyskać przez zastosowanie lampki sygnalizacyjnej z serii Harmony 9001K montowanej w tym samym otworze.
• Jaki jest stopień ochrony (IP) tego bloku styków? Stopień ochrony nie jest określony dla samego bloku styków, ponieważ zależy on od kompletnego urządzenia (przycisku lub sygnalizatora), w którym blok jest montowany. Dla gotowego zestawu (np. przycisk + blok) IP podawany jest przez producenta przycisku.
• Czy styk normalnie otwarty (NO) jest zwierany przy naciśnięciu przycisku? Tak, styk 1N/O (normalnie otwarty) znajduje się w stanie rozwartym, gdy przycisk nie jest wciśnięty. Po naciśnięciu przycisku styk zwierany jest i pozostaje zwarty przez czas nacisku. Po zwolnieniu przycisku styk wraca do stanu rozwartego. Działa to w trybie pracy chwilowej (impulsowej) – typowym dla sterowania ręcznego.
