Blok styków 1NO1NC styki pozłacane MCB-11G | 1SFA611610R1111 ABB

Alternatywny kod produktu: 1SFA611610R1111

Opis i Kluczowe Cechy

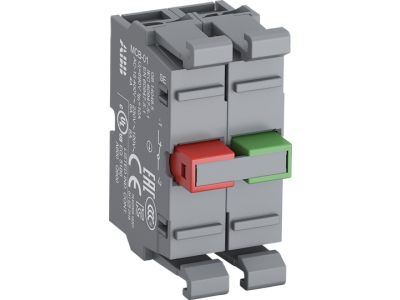

Blok styków MCB-11G (symbol 1SFA611610R1111) to podwójny blok stykowy o konfiguracji 1NO1NC z pozłacanymi stykami, przeznaczony do montażu od frontu w aparaturze modułowej. Charakteryzuje się napięciem znamionowym 690V, co zapewnia szerokie możliwości zastosowania w instalacjach elektrycznych o zróżnicowanych parametrach. Styki platerowane srebrem (Ag) z warstwą złota (Au) gwarantują doskonałą przewodność i odporność na korozję, nawet w trudnych warunkach eksploatacyjnych.

• Konfiguracja 1NO1NC: Zapewnia elastyczność w projektowaniu obwodów – jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) w jednym kompaktowym module.
• Styki pozłacane (Ag/Au): Minimalizują rezystancję styku i zwiększają odporność na utlenianie, co przekłada się na długotrwałą niezawodność połączeń elektrycznych.
• Napięcie znamionowe 690V: Przeznaczony do pracy w instalacjach o wysokim napięciu, w tym w układach przemysłowych i energetycznych.
• Montaż od frontu bez użycia narzędzi: Ułatwia szybki i ergonomiczny montaż w rozdzielnicach i szafach sterowniczych.
• Samoczyszczące styki: Eliminują konieczność konserwacji i zapewniają stabilne parametry połączenia przez cały okres eksploatacji.

Zgodność z Normami

Blok styków MCB-11G spełnia wymagania norm międzynarodowych, w tym IEC 60947-5-1 dotyczących aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej, potwierdzającą bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Blok styków MCB-11G znajduje szerokie zastosowanie w aparaturze modułowej, gdzie wymagane są niezawodne i trwałe połączenia sygnałowe lub sterownicze.

• W rozdzielnicach niskiego napięcia jako elementy obwodów sygnałowych i sterowniczych.
• W szafach sterowniczych maszyn i urządzeń przemysłowych do realizacji funkcji logicznych.
• W systemach automatyki budynkowej i przemysłowej jako interfejsy między czujnikami a sterownikami PLC.
• W aplikacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne i środowiskowe.

Wskazówki Montażowe

Montaż bloku styków powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Blok należy wsunąć od frontu na szynę montażową (typu TH35) zgodnie z kierunkiem wskazanym na obudowie. Upewnić się, że styki są prawidłowo osadzone i nie występuje luz mechaniczny. W przypadku pracy w środowiskach o wysokim zapyleniu lub wilgotności, zaleca się stosowanie dodatkowych osłon lub dławików kablowych.

FAQ

• Czy blok styków MCB-11G nadaje się do pracy w instalacjach 230V? Tak – blok jest przystosowany do napięcia znamionowego 690V, co oznacza pełną kompatybilność z instalacjami 230V, 400V i innymi powszechnie stosowanymi napięciami.
• Jaki jest maksymalny prąd pracy bloku styków? Maksymalny prąd znamionowy nie został podany w danych produktu – sprawdź kartę katalogową lub dokumentację techniczną dla konkretnego modelu.
• Czy blok wymaga okresowej konserwacji? Dzięki zastosowaniu samoczyszczących styków pozłacanych, blok nie wymaga regularnej konserwacji. Zaleca się jednak okresowe sprawdzanie stanu mechanicznego i połączeń podczas przeglądów instalacji.
