Blok styków 1NO1NC styki odwrotne MCB-11B | 1SFA611610R2011 ABB

Alternatywny kod produktu: 1SFA611610R2011

Opis i Kluczowe Cechy

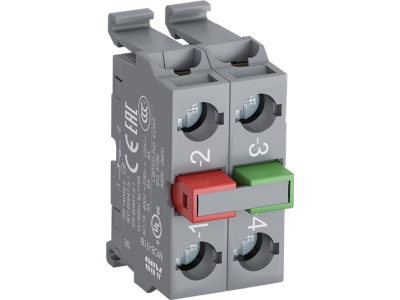

Blok styków 1NO1NC MCB-11B (symbol 1SFA611610R2011) to podwójny moduł stykowy do montażu z tyłu aparatury. Wykonany z kontaktami srebrnymi (Ag) o napięciu znamionowym 690V, zapewnia niezawodne połączenia w instalacjach elektrycznych. Przeznaczony do współpracy z urządzeniami modułowymi, charakteryzuje się wysoką wytrzymałością mechaniczną i długą żywotnością dzięki samoczyszczącym się stykom.

• Podwójny blok 1NO1NC: Zapewnia bezprzerwowe działanie układów sygnalizacyjnych i sterujących poprzez niezależne styki normalnie otwarte (NO) i normalnie zamknięte (NC).
• Napięcie znamionowe 690V: Umożliwia zastosowanie w układach niskiego i średniego napięcia, w tym w instalacjach przemysłowych i budynkach komercyjnych.
• Montaż z tyłu: Ułatwia integrację z aparaturą modułową, oszczędzając miejsce w szafach sterowniczych i rozdzielnicach.
• Kontakty srebrne (Ag): Zapewniają niską rezystancję styku i wysoką odporność na korozję, co gwarantuje długotrwałą niezawodność połączeń.
• Samoczyszczące styki: Eliminują konieczność konserwacji i zapewniają stabilne parametry elektryczne przez cały okres eksploatacji.

Zgodność z Normami

Blok styków MCB-11B spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym PN-EN 60947-5-1. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok styków MCB-11B przeznaczony jest do budowy układów sterowania, sygnalizacji i zabezpieczeń w instalacjach elektrycznych.

• Układy automatyki budynkowej i przemysłowej – sterowanie oświetleniem, wentylacją, systemami alarmowymi.
• Rozdzielnice niskiego i średniego napięcia – integracja z aparaturą modułową jako dodatkowe styki pomocnicze.
• Systemy sterowania silnikami – sygnalizacja stanu pracy i awarii.
• Aparatura kontrolno-pomiarowa – budowa obwodów sygnalizacyjnych i pomiarowych.

Wskazówki Montażowe

Montaż bloku styków MCB-11B powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować z tyłu aparatury modułowej zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Styki należy podłączać zgodnie z oznaczeniami NO (normalnie otwarte) i NC (normalnie zamknięte), zachowując odpowiednie momenty dokręcania przewodów.

FAQ

• Czy blok styków MCB-11B jest kompatybilny z innymi aparatami modułowymi? Tak – zaprojektowany do współpracy z aparaturą o standardowych szerokościach modułowych (np. styczniki, przekaźniki, wyłączniki).
• Jaki jest maksymalny prąd łączeniowy bloków stykowych? Dane dotyczące prądu łączeniowego nie zostały podane w dostępnych informacjach – sprawdź kartę katalogową produktu lub dokumentację techniczną.
• Czy blok styków wymaga okresowej konserwacji? Nie – dzięki samoczyszczącym się stykom Ag nie wymaga konserwacji ani czyszczenia w trakcie eksploatacji.
