Blok styków 1NO MCB-10 | 1SFA611610R1001 ABB

Opis i Kluczowe Cechy

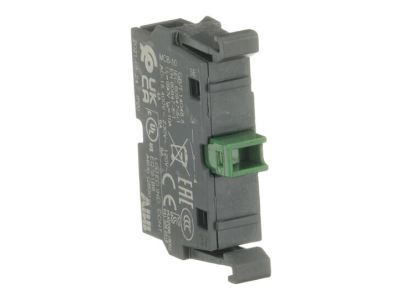

Blok stykowy MCB-10 o numerze katalogowym 1SFA611610R1001 to zaawansowany komponent pochodzący z modułowej serii osprzętu sterowniczego firmy ABB. Jest to pojedynczy blok stykowy wyposażony w jeden styk zwierny (1 NO - Normally Open), zaprojektowany z myślą o maksymalnej niezawodności w wymagających układach automatyki i sterowania. Kluczowym elementem konstrukcyjnym są styki wykonane ze srebra (Ag), które charakteryzują się doskonałą przewodnością elektryczną oraz wysoką odpornością na utlenianie. Dzięki zastosowaniu technologii samoczyszczących styków, urządzenie zapewnia ciągłość obwodu nawet przy rzadkiej eksploatacji, co znacząco redukuje potrzebę konserwacji i zwiększa czas bezawaryjnej pracy systemu (uptime).

• Wysokie napięcie izolacji: Znamionowe napięcie izolacji wynoszące 690 V pozwala na bezpieczne stosowanie bloku w zaawansowanych aplikacjach przemysłowych.
• Trwałość mechaniczna: Konstrukcja z wysokiej jakości tworzyw sztucznych gwarantuje długą żywotność nawet przy intensywnym użytkowaniu.
• Brak podświetlenia: Model niepodświetlony, dedykowany do standardowych funkcji przełączania.
• Elastyczność modułowa: Część najbardziej wszechstronnego asortymentu ABB, pozwalająca na łatwą rozbudowę paneli sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Blok stykowy MCB-10 spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach sterowniczych. Wysoki stopień ochrony gwarantuje niezawodność w ekstremalnych warunkach środowiskowych, chroniąc mechanizm przed zanieczyszczeniami, które mogłyby wpłynąć na parametry elektryczne urządzenia.

Zastosowanie

Blok stykowy ABB MCB-10 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, prefabrykacji szaf sterowniczych oraz systemach automatyki budynkowej. Jest idealnym rozwiązaniem do:

• Przycisków sterowniczych i przełączników montowanych w pulpitach operatorskich.
• Układów bezpieczeństwa wymagających niezawodnego sygnału zwrotnego.
• Systemów sterowania silnikami, gdzie wymagana jest wysoka wytrzymałość elektryczna.
• Aplikacji przemysłowych pracujących w trudnych warunkach, dzięki wysokiej odporności mechanicznej.

Wskazówki Montażowe

Innowacyjna konstrukcja bloku MCB-10 została zoptymalizowana pod kątem szybkości instalacji. Montaż odbywa się od frontu, co pozwala na łatwy dostęp do komponentu nawet w gęsto upakowanych panelach. System zatrzaskowy umożliwia montaż bez użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i zapobiec przegrzewaniu się styków pod obciążeniem. Blok jest kompatybilny z modułowymi uchwytami i napędami serii ABB Modular Plastic.

FAQ

1. Czy blok MCB-10 wymaga regularnego czyszczenia styków?
Nie, dzięki zastosowaniu technologii styków samoczyszczących, tlenki i zanieczyszczenia są usuwane mechanicznie podczas każdego cyklu pracy, co eliminuje konieczność serwisowania.

2. Czy mogę zamontować ten blok do dowolnego przycisku ABB?
Blok MCB-10 jest kompatybilny z modułową serią tworzyw sztucznych ABB. Należy upewnić się, że posiadany napęd (przycisk/przełącznik) pochodzi z tej samej linii produktowej.

3. Jakie jest maksymalne napięcie pracy dla tego styku?
Urządzenie jest certyfikowane do pracy z napięciem znamionowym izolacji do 690 V, co czyni go odpowiednim dla większości standardowych aplikacji przemysłowych.
