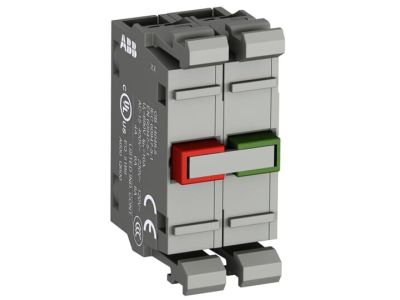

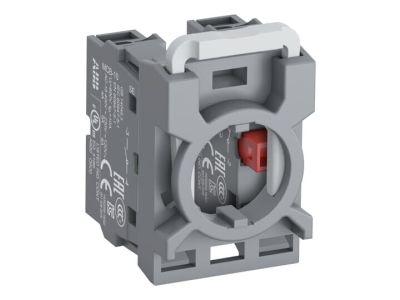

Blok styków 1NO+1NC + uchwyt MCBH-11 | 1SFA611605R1111 ABB

Alternatywny kod produktu: 1SFA611605R1111

Opis i Kluczowe Cechy

Blok styków MCBH-11 firmy ABB (symbol 1SFA611605R1111) to zaawansowany element łączeniowy z konfiguracją styków 1NO+1NC, przystosowany do pracy przy napięciu do 690 V. Wyposażony w styki srebrne (Ag) o wysokiej przewodności, zapewnia niezawodne przełączanie w trudnych warunkach przemysłowych. Dzięki bistabilnemu trybowi pracy styk pozostaje w ustawionej pozycji bez podtrzymania napięciowego. Montaż od frontu oraz dołączony uchwyt ułatwiają szybki i pewny montaż na szynie DIN.

• Konfiguracja styków 1NO+1NC: Umożliwia realizację funkcji załączania i rozłączania w jednym bloku, co oszczędza miejsce w szafie sterowniczej.
• Napięcie znamionowe 690 V: Wysoka rezerwa napięciowa pozwala na stosowanie w obwodach o podwyższonym napięciu, zwiększając zakres zastosowań przemysłowych.
• Styki srebrne (Ag): Wysoka odporność na erozję łukową i niska rezystancja styków przekładają się na długą żywotność i niezawodność.
• Bistabilny tryb pracy: Styk mechanicznie utrzymuje pozycję bez konieczności podtrzymania napięciowego – idealny do układów z pamięcią stanu.
• Montaż od frontu: Uproszczona instalacja i ewentualna wymiana bez demontażu całej szafy, co skraca czas prac serwisowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich (IEC) oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Blok styków MCBH-11 znajduje zastosowanie w różnorodnych układach sterowania i automatyki.

• Sterowanie odbiornikami w rozdzielnicach i szafach sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w panelach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Blok mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Moment dokręcania zacisków – według zaleceń producenta.

FAQ

• Czy blok styków MCBH-11 jest podświetlony? Nie, jest to wersja niepodświetlona. W razie potrzeby sygnalizacji należy zastosować oddzielną lampkę.
• Jaki tryb pracy mają styki? Styki są bistabilne – po przełączeniu pozostają w ustawionej pozycji bez konieczności podtrzymania napięciowego.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 690 V. Szczegółowe parametry dla prądu stałego lub zmiennego należy sprawdzić w dokumentacji technicznej producenta.
