Blok styków 1NO 1NC MCB-11 | 1SFA611610R1011 ABB

Alternatywny kod produktu: 1SFA611610R1011

Opis i Kluczowe Cechy

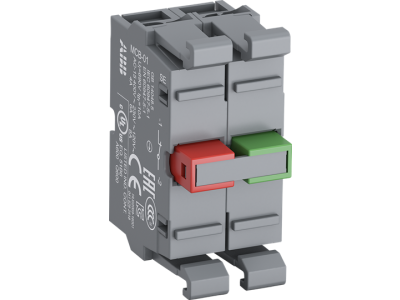

Blok styków MCB-11 (symbol 1SFA611610R1011) to podwójny moduł stykowy o konfiguracji 1NO + 1NC, przeznaczony do montażu od frontu w aparaturze modułowej. Charakteryzuje się napięciem znamionowym 690V oraz stykami wykonanymi z powłoki srebrnej (Ag), co gwarantuje wysoką przewodność i odporność na korozję. Blok zapewnia niezawodne połączenia w układach sterowania, sygnalizacji i zabezpieczeń elektrycznych.

• Konfiguracja 1NO + 1NC: Umożliwia jednoczesne realizowanie funkcji normalnie otwartej i normalnie zamkniętej w jednym module, zwiększając elastyczność układu.
• Napięcie znamionowe 690V: Kompatybilny z szerokim zakresem napięć w instalacjach przemysłowych i budynkowych.
• Styki srebrne (Ag): Zapewniają niską rezystancję kontaktową i wysoką odporność na utlenianie, co przekłada się na długotrwałą niezawodność pracy.
• Montaż od frontu: Ułatwia instalację w rozdzielnicach i szafach bez konieczności demontażu sąsiednich elementów.
• Podwójny blok stykowy: Łączy dwie funkcje w jednej obudowie, optymalizując przestrzeń w aparaturze modułowej.

Zgodność z Normami

Blok styków MCB-11 spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym normy PN-EN 60947-5-1 dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Blok styków MCB-11 znajduje zastosowanie w układach sterowania, sygnalizacji i zabezpieczeń, gdzie wymagana jest separacja obwodów lub realizacja funkcji NO/NC w kompaktowej formie.

• Sterowanie stycznikami i przekaźnikami w układach automatyki przemysłowej.
• Realizacja funkcji sygnalizacji stanu (np. awaria, praca) w szafach sterowniczych.
• Separacja obwodów w układach zasilania awaryjnego (UPS, generatory).
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako elementy modułowe.

Wskazówki Montażowe

Montaż bloku styków powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Blok należy zamontować od frontu w odpowiednim module aparatury, upewniając się, że styki są prawidłowo wsunięte. Należy unikać nadmiernego zacisku, aby nie uszkodzić mechanizmu. Po montażu zaleca się wizualną i funkcjonalną weryfikację poprawności połączeń.

FAQ

• Czy blok styków MCB-11 jest podświetlany? Nie, blok styków nie posiada podświetlenia – jest to wersja standardowa.
• Jaka jest maksymalna obciążalność prądowa styku? Maksymalna obciążalność prądowa nie została podana w danych produktu. Dla precyzyjnego doboru zaleca się zapoznanie z dokumentacją techniczną modułu.
• Czy blok jest kompatybilny z innymi modułami aparatury modułowej? Tak, blok MCB-11 zaprojektowany jest zgodnie z normami aparatury modułowej i powinien współpracować z innymi elementami w standardzie 17,5 mm.
