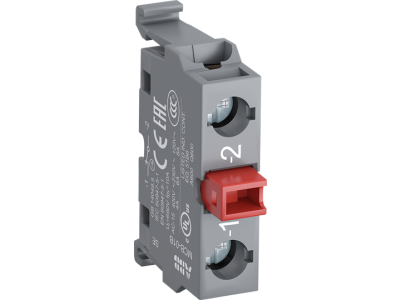

Blok styków 1NC styki złocone odwrotne MCB-01BG | 1SFA611610R2110 ABB

Alternatywny kod produktu: 1SFA611610R2110

Opis i Kluczowe Cechy

Blok styków 1NC MCB-01BG (symbol 1SFA611610R2110) to pojedynczy blok stykowy przeznaczony do montażu z tyłu aparatury modułowej. Wyposażony w styki pokryte srebrem i złotem (Ag/Au), co gwarantuje wysoką przewodność i odporność na korozję. Zapewnia 1 normalnie zwarty styk (NC) przy napięciu roboczym do 690V.

• 1 normalnie zwarty styk (NC): Zapewnia automatyczne zamknięcie obwodu sygnałowego w przypadku zaniku zasilania głównego, kluczowe dla zachowania ciągłości zasilania awaryjnego.
• Styki złocone Ag/Au: Wysoka odporność na utlenianie i korozję, zapewniają stabilne połączenia nawet w warunkach wilgotności i zanieczyszczeń.
• Napięcie robocze do 690V: Szeroki zakres zastosowań – od instalacji niskonapięciowych po przemysłowe układy zasilające.
• Montaż z tyłu: Umożliwia kompaktowe zabudowanie w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce.
• Konstrukcja bez narzędziowa: Szybki i prosty montaż/demontaż – idealne rozwiązanie dla instalacji wymagających częstych przeglądów lub modernizacji.

Zgodność z Normami

Blok styków spełnia wymagania norm europejskich dla aparatury modułowej, w tym EN 60947-5-1 (aparatury sterowniczej i zabezpieczającej) oraz EN 60664-1 (koordynacja izolacji). Posiada deklarację zgodności CE.

Zastosowanie

Blok styków 1NC MCB-01BG znajduje zastosowanie w układach sterowania, zabezpieczeń i sygnalizacji w instalacjach przemysłowych, budynkach oraz infrastrukturze krytycznej.

• Systemy sygnalizacji zaniku fazy – automatyczne przełączanie na zasilanie awaryjne.
• Układy sterowania silnikami – monitorowanie stanu pracy i zabezpieczenie przed awariami.
• Rozdzielnice niskiego napięcia – integracja z wyłącznikami nadprądowymi i stycznikami.
• Systemy alarmowe i przeciwpożarowe – przekazywanie sygnałów o stanie pracy instalacji.

Wskazówki Montażowe

Montaż bloku styków powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Zaleca się instalację zgodnie z dokumentacją techniczną urządzenia docelowego. Blok montować z tyłu aparatury modułowej, upewnić się o prawidłowym osadzeniu w prowadnicy. Po montażu przeprowadzić test funkcjonalny – sprawdzić stan styku NC w stanie spoczynkowym i pod obciążeniem.

FAQ

• Czy blok styków MCB-01BG można stosować z aparatami innych producentów? Blok jest zgodny z normami EN 60947-5-1 i może być stosowany z aparaturą modułową spełniającą te normy, niezależnie od producenta.
• Jaki jest maksymalny prąd pracy bloku? Maksymalny prąd roboczy nie został określony w danych produktu – należy zapoznać się z dokumentacją techniczną układu, w którym blok będzie stosowany.
• Czy blok wymaga konserwacji? Konstrukcja samoczyszczących styków Ag/Au minimalizuje potrzebę konserwacji. Zaleca się jednak okresowe sprawdzanie stanu styku w ramach przeglądów instalacji.
