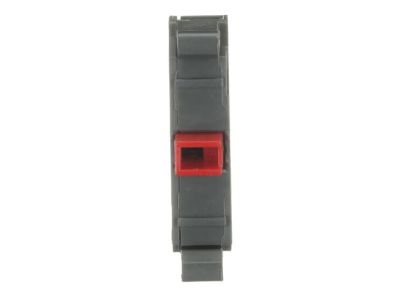

Blok styków 1NC styki złocone MCB-01G | 1SFA611610R1110 ABB

Alternatywny kod produktu: 1SFA611610R1110

Opis i Kluczowe Cechy

Blok styków MCB-01G (symbol 1SFA611610R1110) to wysokiej jakości komponent modułowy przeznaczony do współpracy z aparaturą modułową. Charakteryzuje się 1 stykiem normalnie zamkniętym (NC), pokrytym złotem (Au) i srebrem (Ag), co zapewnia doskonałą przewodność elektryczną i odporność na korozję. Montaż od frontu z 3-pozycyjnym uchwytem ułatwia szybki i precyzyjny montaż bez konieczności użycia narzędzi. Maksymalne napięcie pracy wynosi 690V.

• 1 styk NC z powłoką złoconą: Zapewnia niezawodne połączenie elektryczne i długotrwałą odporność na utlenianie, nawet w trudnych warunkach środowiskowych.
• Pokrycie srebrem i złotem (Ag/Au): Zwiększa przewodność i trwałość styków, redukując ryzyko awarii spowodowanej korozją lub zwarciem.
• Montaż od frontu z 3-pozycyjnym uchwytem: Umożliwia szybki i bezproblemowy montaż, zwiększając efektywność prac instalacyjnych.
• Maksymalne napięcie 690V: Przystosowany do pracy w układach o wysokim napięciu, zgodnie z wymaganiami przemysłowymi.
• Modułowa konstrukcja: Kompatybilny z szeroką gamą aparatury modułowej, co ułatwia integrację w istniejących instalacjach.

Zgodność z Normami

Blok styków spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE. Przeznaczony do pracy zgodnie z normami IEC 60947-5-1 oraz VDE 0660.

Zastosowanie

Blok styków MCB-01G znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego sygnalizowania stanu pracy lub automatyzacji procesów.

• Stany awaryjne w rozdzielnicach i szafach sterowniczych – sygnalizacja otwartego obwodu.
• Systemy automatyki przemysłowej – sterowanie stycznikami i przekaźnikami.
• Układy zabezpieczeń i alarmowe – monitorowanie stanu obwodów.
• Maszyny i urządzenia wymagające precyzyjnego sygnalizowania położenia styków.

Wskazówki Montażowe

Montaż bloku styków powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Blok montować od frontu aparatu modułowego, dociskając go do szyny DIN za pomocą 3-pozycyjnego uchwytu. Po zamontowaniu sprawdzić pewność połączenia i brak luzów. Unikać nadmiernego nacisku na styki, aby nie uszkodzić powłoki złoconej.

FAQ

• Czy blok styków MCB-01G wymaga konserwacji? Dzięki samoczyszczącym stykom i odporności na korozję blok nie wymaga okresowej konserwacji. Zapewnia niezawodną pracę przez cały okres eksploatacji.
• Czy blok można stosować w środowiskach wilgotnych? Tak, powłoka złocona i srebrzona zapewnia odporność na korozję, jednak zaleca się stosowanie w suchych lub osłoniętych przestrzeniach zgodnie z normami instalacyjnymi.
• Jaki jest maksymalny prąd pracy bloku? Maksymalny prąd nie został określony w danych produktu. Zaleca się stosowanie bloku zgodnie z parametrami aparatu, z którym współpracuje.
