Blok styków 1NC styki odwrotne MCB-01B | 1SFA611610R2010 ABB

Alternatywny kod produktu: 1SFA611610R2010

Opis i Kluczowe Cechy

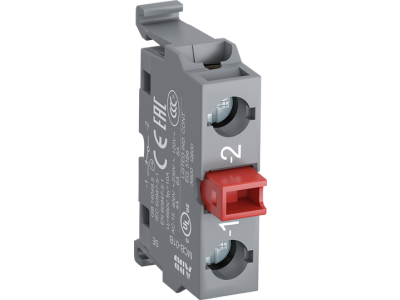

Blok styków pomocniczych MCB-01B (symbol 1SFA611610R2010) firmy ABB to niepodświetlany, pojedynczy blok styków z jednym stykiem normalnie zamkniętym (1NC) o działaniu odwrotnym. Wyposażony w styki srebrne (Ag), przeznaczony do napięcia 690 V. Montaż z tyłu aparatu upraszcza instalację. Dzięki zastosowaniu styków odwrotnych umożliwia realizację funkcji bezpieczeństwa i sygnalizacji w instalacjach przemysłowych.

• Styk 1NC (normalnie zamknięty): Zapewnia niezawodne sterowanie odwrotne – styk jest zwarty w stanie spoczynku i otwiera się po zadziałaniu, idealny do obwodów bezpieczeństwa i sygnalizacji awarii.
• Napięcie znamionowe 690 V: Umożliwia pracę w obwodach o wysokim napięciu, typowych dla instalacji przemysłowych, bez ryzyka przekroczenia dopuszczalnych parametrów.
• Styki srebrne (Ag): Gwarantują niską rezystancję przejścia, wysoką odporność na korozję i długą żywotność mechaniczną i elektryczną.
• Montaż z tyłu: Ułatwia szybkie i bezpieczne dołączenie bloku do styczników lub przycisków sterowniczych, oszczędzając miejsce w rozdzielnicy.
• Niepodświetlany: Prosta konstrukcja bez dodatkowych elementów elektronicznych, zwiększająca niezawodność i obniżająca koszt.

Zgodność z Normami

Blok styków MCB-01B jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada certyfikat CE. Jego parametry elektryczne i mechaniczne odpowiadają wymaganiom norm dla aparatury modułowej, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Blok styków pomocniczych 1NC znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagana jest sygnalizacja stanu lub realizacja funkcji bezpieczeństwa. Dzięki stykowi odwrotnemu idealnie nadaje się do:

• Sterowania odbiornikami w układach awaryjnego wyłączenia (styk NC rozłączający przy zadziałaniu wyłącznika).
• Przekazywania sygnałów do styczników, przekaźników lub sterowników PLC o zmianie stanu aparatu.
• Sygnalizacji pracy lub awarii w szafach sterowniczych – styk zwarty w stanie normalnym informuje o gotowości.
• Budowy układów blokad i zabezpieczeń w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż bloku styków MCB-01B powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Blok montuje się z tyłu aparatu (stycznika, przycisku) na dedykowanej płycie montażowej. Przekrój przewodów należy dobrać do spodziewanego prądu i wymogów norm. Moment dokręcania śrub zacisków musi być zgodny z danymi katalogowymi ABB, aby zapewnić prawidłowy i trwały kontakt elektryczny.

FAQ

• Czy blok styków jest podświetlony? Nie, MCB-01B jest blokiem niepodświetlonym. Do sygnalizacji wizualnej należy zastosować oddzielną lampkę sygnalizacyjną.
• Jaki stopień ochrony IP ma ten blok? Producent nie podaje konkretnego stopnia IP dla samego bloku styków. W typowych warunkach montażu wewnątrz rozdzielnicy IP20, ale ostateczna ochrona zależy od obudowy.
• Jak działa styk odwrotny 1NC? Styk normalnie zamknięty (NC) w stanie spoczynku przewodzi prąd. Po zadziałaniu aparatu (np. naciśnięciu przycisku lub załączeniu stycznika) styk otwiera się, przerywając obwód. W przypadku bloku MCB-01B jest to styk odwrotny – czyli zmienia stan w przeciwną stronę niż styk NO.
