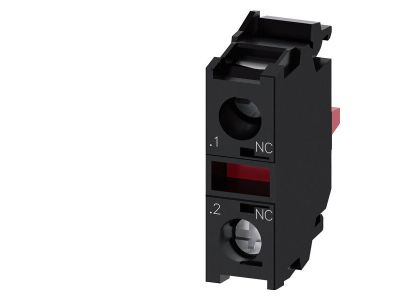

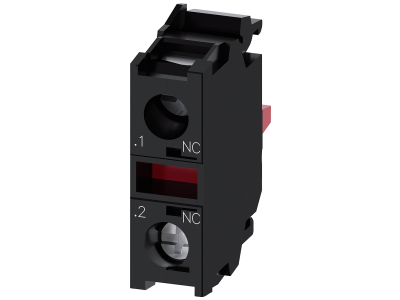

Blok styków 1NC, przyłącze śrubowe do montażu tablicowego, SIRIUS ACT | 3SU1400-1AA10-1CA0 Siemens

Opis i Kluczowe Cechy

Blok styków 1NC o numerze katalogowym 3SU1400-1AA10-1CA0 to kluczowy element modułowego systemu sterowania i sygnalizacji SIRIUS ACT od renomowanego producenta SIEMENS. Urządzenie zostało zaprojektowane z myślą o najwyższej niezawodności w wymagających środowiskach przemysłowych. Wyposażone w jeden styk pomocniczy rozwierny (NC - Normally Closed), zapewnia precyzyjne rozłączanie obwodów sterowniczych. System SIRIUS ACT wyróżnia się unikalnym designem oraz wyjątkową trwałością mechaniczną. Blok styków posiada przyłącze śrubowe, które gwarantuje trwałe i stabilne połączenie elektryczne, odporne na wstrząsy i wibracje występujące w pobliżu pracujących maszyn.

• Modułowa konstrukcja: Pozwala na szybką rozbudowę i łatwą wymianę komponentów bez konieczności demontażu całego panelu.
• Wysoka jakość styków: Zapewnia pewne przewodzenie prądu nawet przy niskich napięciach sterowniczych.
• Montaż tablicowy: Przystosowany do montażu od tyłu na płycie czołowej, co optymalizuje przestrzeń wewnątrz obudowy.
• System SIRIUS ACT: Kompatybilność z szeroką gamą przycisków, przełączników i lampek sygnalizacyjnych tej samej serii.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach elektro-technicznych. Blok styków 3SU1400-1AA10-1CA0 jest zgodny z normą IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznej pracy w obwodach pomocniczych i sterowniczych. Posiada certyfikację CE oraz spełnia standardy UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Blok styków SIRIUS ACT znajduje szerokie zastosowanie w budowie maszyn, rozdzielnicach elektrycznych oraz pulpitach sterowniczych. Jest idealnym rozwiązaniem dla:

• Układów zatrzymania awaryjnego i blokad bezpieczeństwa.
• Systemów sterowania liniami produkcyjnymi w przemyśle ciężkim i spożywczym.
• Pulpitów operatorskich wymagających wysokiej ergonomii i niezawodności działania.
• Integracji z systemami PLC w celu monitorowania stanu przycisków sterowniczych.

Wskazówki Montażowe

Montaż bloku styków 3SU1400-1AA10-1CA0 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić długowieczność instalacji, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków lub uszkodzenia gwintu.
• Przyłącze śrubowe: Pozwala na podłączenie przewodów sztywnych oraz giętkich z tulejkami zaciskowymi. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów znamionowych obwodu sterowania.
• Zatrzaskiwanie: Blok montuje się na uchwycie (holderze) SIRIUS ACT poprzez proste zatrzaśnięcie, co skraca czas prefabrykacji szafy sterowniczej.
• Pozycja montażowa: Urządzenie może pracować w dowolnej pozycji, co ułatwia projektowanie gęsto upakowanych paneli sterowniczych.

FAQ

1. Czy ten blok styków można zamontować bezpośrednio na szynie DIN?
Nie, model 3SU1400-1AA10-1CA0 jest przeznaczony do montażu tablicowego (od tyłu elementu sterowniczego). Do montażu na szynie DIN dedykowane są wersje z mocowaniem do podstawy obudowy.

2. Czy styk NC posiada funkcję wymuszonego rozwarcia?
Tak, bloki styków NC w systemie SIRIUS ACT są projektowane zgodnie z zasadami bezpieczeństwa, co pozwala na ich stosowanie w obwodach związanych z bezpieczeństwem maszynowym.

3. Jakie przewody najlepiej stosować do przyłączy śrubowych?
Zaleca się stosowanie miedzianych przewodów giętkich z zaprasowanymi tulejkami izolowanymi, co zapewnia najlepszą powierzchnię styku i eliminuje ryzyko zwarć między sąsiednimi zaciskami.
