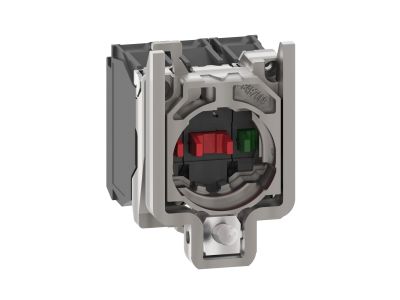

Blok styków 1NC metalowy, Harmony XB4 (pakowane po 100 sztuk) | ZB4BZ102TQ Schneider Electric

Opis i Kluczowe Cechy

Blok styków 1NC metalowy Schneider Electric Harmony XB4 (symbol ZB4BZ102TQ) to element wykonawczy do kompleksowych zestawów przycisków sterowniczych. Wyposażony w styk normalnie zamknięty (1NC) w obudowie metalowej, przeznaczony do montażu w kołnierzu mocującym korpus. Oferowany w opakowaniu zbiorczym po 100 sztuk, co obniża koszty jednostkowe przy większych instalacjach. Dzięki stopniowi ochrony IP66 oraz certyfikacji morskiej ABS produkt sprawdza się w trudnych warunkach przemysłowych i okrętowych.

• Styk 1NC (normalnie zamknięty): Zapewnia niezawodne rozłączanie obwodu w stanie spoczynku, idealny do obwodów bezpieczeństwa i sygnalizacji awaryjnej.
• Obudowa metalowa: Wysoka wytrzymałość mechaniczna i odporność na uszkodzenia w środowiskach produkcyjnych.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody – praca w wilgotnych i zapylonych halach bez ryzyka awarii.
• Certyfikat morski ABS: Dopuszczenie do stosowania na statkach i platformach, gdzie obowiązują rygorystyczne normy środowiskowe.
• Opakowanie 100 sztuk: Ekonomiczne rozwiązanie dla dużych projektów – redukcja czasu zamawiania i logistyki.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych w zakresie bezpieczeństwa i niezawodności. Posiada certyfikat morski ABS oraz stopień ochrony IP66 zgodny z IEC 60529. Dopuszczony do stosowania w obudowach typu 1, 2, 3, 3R, 4, 12 i 13 według klasyfikacji NEMA. Oznaczono znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Blok styków 1NC metalowy dedykowany jest do tworzenia kompletnych przycisków sterowniczych serii Harmony XB4. Montowany w kołnierzu mocującym korpus, po dodaniu odpowiedniej głowicy (np. przycisk, przełącznik, lampka) tworzy gotowe urządzenie sterujące.

• Sterowanie odbiornikami w obwodach pomocniczych maszyn i urządzeń przemysłowych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanów awaryjnych – styk NC otwiera obwód przy zadziałaniu, przerywając sygnał bezpieczeństwa.
• Automatyka budynkowa: przyciski stopu awaryjnego i blokady w instalacjach wentylacji, oświetlenia czy napędów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Blok styków wraz z kołnierzem mocującym instaluje się w otworze panelu (zalecany otwór Ø22 mm zgodny z serią XB4). Dokręcanie elementów mocujących – zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, pamiętając o obciążalności styków podanej przez producenta. Po montażu zaleca się sprawdzenie działania styku w stanie spoczynku i po zadziałaniu.

FAQ

• Czy blok styków jest podświetlany? Nie. Jest to wyłącznie część stykowa bez źródła światła. Do uzyskania podświetlania należy zastosować oddzielną głowicę z wbudowaną lampką LED (np. seria XB4 z LED).
• Jaki stopień ochrony ma ten blok styków? Zgodnie z danymi producenta – IP66. Oznacza to całkowitą odporność na pył i ochronę przed silnymi strumieniami wody. Klasyfikacja ta dotyczy kompletnego zestawu po zamontowaniu w korpusie z odpowiednią głowicą.
• Jakiego typu styk zastosowano – NO czy NC? Zastosowano styk normalnie zamknięty (1NC). W stanie spoczynku obwód jest zamknięty; po naciśnięciu głowicy styk rozłącza się.
