Blok styków 1 NC zaciski śrubowe | ZENL1121TQ Schneider Electric

Opis i Kluczowe Cechy

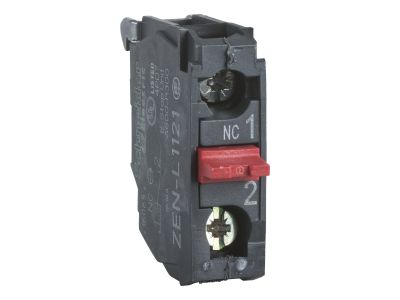

Blok styków ZENL1121TQ to akcesorium do przycisków i przełączników wyboru, wyposażone w zestyk normalnie zamknięty (1 NC) oraz zaciski śrubowe. Dzięki stopniowi ochrony IP20 zapewnia bezpieczną pracę w rozdzielnicach i pulpitach sterowniczych. Zaprojektowany do współpracy z kompletami przyciskowymi XB5 i przełącznikami wyboru oraz kasetami sterowniczymi XAPS, umożliwia szybką rekonfigurację istniejących układów.

• Styk 1 NC (normalnie zamknięty): Zapewnia pewne rozwieranie obwodu w stanie spoczynkowym – stosowany w obwodach bezpieczeństwa i zatrzymania awaryjnego.
• Zaciski śrubowe: Umożliwiają trwałe i pewne połączenie przewodów sterowniczych, łatwe w montażu i demontażu.
• Stopień ochrony IP20: Chroni przed dotknięciem części pod napięciem palcami oraz przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm – bezpieczna praca w suchych pomieszczeniach.
• Kompatybilność z seriami XB5 i XAPS: Umożliwia szybką wymianę i rozbudowę zestawów przyciskowych i przełączników wyboru bez konieczności wymiany całej obudowy.
• Prosta instalacja: Blok styków można łatwo zamontować i wymienić na kompletnych jednostkach przyciskowych i przełącznikach wyboru, minimalizując czas przestoju.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa aparatury sterowniczej (dyrektywa niskonapięciowa LVD) i posiada certyfikat CE. Zalecany montaż zgodny z zasadami sztuki elektrycznej.

Zastosowanie

Blok styków 1 NC z zaciskami śrubowymi znajduje zastosowanie w obwodach sterowania maszyn i urządzeń, szczególnie tam, gdzie wymagana jest niezawodna sygnalizacja stanu pracy i funkcje bezpieczeństwa.

• Realizacja obwodów zatrzymania awaryjnego i wyłączenia bezpieczeństwa (NC w szeregu).
• Sygnalizacja stanów granicznych (np. łączniki krańcowe NC) w automatyce przemysłowej.
• Impulsy sterujące do styczników i przekaźników w układach sekwencyjnych.
• Rozbudowa i wymiana styków w przyciskach i przełącznikach serii XB5 oraz kasetach XAPS.

Wskazówki Montażowe

Montaż bloku styków ZENL1121TQ powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) – jeśli dotyczy. Podłączenie przewodów do zacisków śrubowych wykonaj z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia i obowiązujących norm. Po zakończeniu montażu sprawdź poprawność działania styku NC.

FAQ

• Jakie jest przeznaczenie styku NC? Styk normalnie zamknięty (NC) w stanie spoczynkowym przewodzi prąd. Jest wykorzystywany m.in. w obwodach bezpieczeństwa – rozwierany jest dopiero po naciśnięciu przycisku lub zadziałaniu czujnika, co umożliwia detekcję awarii (przerwa w obwodzie sygnalizuje zadziałanie).
• Czy blok styków posiada podświetlenie? Nie, jest to zwykły blok styków bez elementów świecących. Do podświetlenia wymagany jest osobny moduł LED.
• Jaki stopień ochrony zapewnia IP20? Stopień ochrony IP20 oznacza ochronę przed dotknięciem palcami części pod napięciem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie zapewnia ochrony przed wilgocią – przeznaczony do instalacji w suchych pomieszczeniach, np. w rozdzielnicach.
