Blok samozacisków ochronny, zielony, 2x16+8x4mm2, szer. 45mm, QuickConnect | KN10E Hager

Opis i Kluczowe Cechy

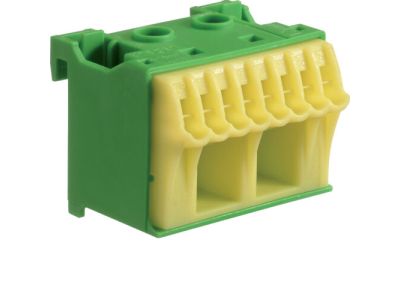

Blok samozacisków ochronny KN10E marki HAGER to zaawansowane rozwiązanie przeznaczone do profesjonalnych rozdzielnic elektrycznych, które stawiają na szybkość i niezawodność połączeń. Produkt charakteryzuje się charakterystycznym zielonym kolorem obudowy, co jednoznacznie identyfikuje go jako element toru ochronnego (PE) w instalacji. Wykorzystanie innowacyjnej technologii QuickConnect pozwala na beznarzędziowe wpinanie przewodów, co znacząco skraca czas prefabrykacji rozdzielnic oraz eliminuje ryzyko poluzowania się styku w wyniku drgań.

• Konfiguracja zacisków: Blok wyposażony jest w 2 zaciski o przekroju do 16 mm² oraz 8 zacisków o przekroju do 4 mm², co pozwala na elastyczne zarządzanie przewodami o różnych średnicach.
• Szerokość montażowa: Kompaktowa budowa o szerokości 45 mm pozwala na optymalne wykorzystanie miejsca na szynie nośnej.
• Technologia QuickConnect: System samozaciskowy gwarantuje stałą siłę docisku przez cały okres eksploatacji, niezależnie od umiejętności montera.
• Bezpieczeństwo: Wysoka jakość materiałów izolacyjnych minimalizuje ryzyko przebić i zapewnia długotrwałą pracę w trudnych warunkach rozdzielni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Blok KN10E spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w niskonapięciowych aparaturach sterowniczych i rozdzielczych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania na terenie Unii Europejskiej oraz zgodności z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Blok samozaciskowy HAGER KN10E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem dla:

• Rozdzielnic modułowych w systemach automatyki budynkowej.
• Prefabrykacji szaf sterowniczych, gdzie liczy się przejrzystość i porządek w okablowaniu ochronnym.
• Modernizacji istniejących instalacji elektrycznych w celu podniesienia standardu bezpieczeństwa połączeń PE.
• Instalacji fotowoltaicznych i przemysłowych, wymagających pewnego uziemienia wielu obwodów jednocześnie.

Wskazówki Montażowe

Montaż bloku KN10E jest intuicyjny, jednak dla zachowania najwyższych parametrów pracy należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Blok należy zatrzasnąć na standardowej szynie DIN lub dedykowanym wsporniku w rozdzielnicach HAGER.
• Przygotowanie przewodów: Przewody typu drut należy odizolować na odpowiednią długość i wsunąć bezpośrednio w gniazdo QuickConnect. W przypadku linek zaleca się stosowanie tulejek zaciskowych.
• Demontaż: Aby zwolnić przewód, należy użyć płaskiego wkrętaka, naciskając dźwignię zwalniającą mechanizm sprężynowy.
• Organizacja: Dzięki szerokości 45 mm, blok można łatwo zintegrować z innymi modułami serii KN, tworząc spójny system dystrybucji potencjałów.

FAQ

1. Czy blok KN10E można stosować z przewodami typu linka?
Tak, technologia QuickConnect obsługuje linki, jednak dla zapewnienia najlepszego styku i łatwości montażu, zaleca się zaprasowanie końcówek tulejkowych na końcach przewodów.

2. Czy do montażu przewodów potrzebuję śrubokręta?
Nie, system samozaciskowy pozwala na wpięcie sztywnych przewodów bez użycia narzędzi. Śrubokręt jest potrzebny jedynie przy demontażu lub przy pracy z bardzo miękkimi linkami bez tulejek.

3. Jaka jest główna zaleta zielonego koloru obudowy?
Zielony kolor jest standardem branżowym dla szyn i bloków ochronnych (PE), co ułatwia identyfikację funkcji bloku podczas serwisu i przeglądów instalacji, zapobiegając pomyłkom montażowym.
