Blok samozacisków neutralny, niebieski, 5x16+17x4mm2, szer. 90mm, QuickConnect | KN22N Hager

Opis i Kluczowe Cechy

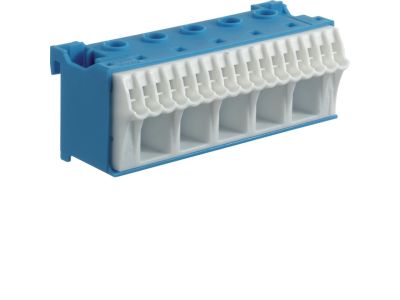

Blok samozacisków neutralny KN22N dedykowany do montażu w rozdzielnicach modułowych. Wyposażony w 5 zacisków dla przewodów o przekroju do 16 mm² oraz 17 zacisków dla przewodów do 4 mm², co zapewnia elastyczność przy łączeniu odbiorników o różnym przekroju. Szerokość 90 mm pozwala na łatwe dopasowanie w szafie rozdzielczej, a system QuickConnect umożliwia szybkie i pewne podłączanie przewodów bez użycia narzędzi. Niebieska barwa zgodna ze standardowym oznaczeniem przewodu neutralnego.

• 5 zacisków 16 mm² + 17 zacisków 4 mm²: Łączna liczba 22 zacisków umożliwia podłączenie zarówno przewodów o dużym przekroju (np. zasilanie główne), jak i mniejszych odgałęzień – jeden blok zastępuje kilka tradycyjnych listew.
• Szerokość 90 mm (na 5 modułów): Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35.
• System QuickConnect: Zaciski samozaciskowe skracają czas montażu i zapewniają pewny, nie wymagający dokręcania kontakt.
• Kolor niebieski: Wyraźne oznaczenie przewodu neutralnego ułatwia identyfikację i zwiększa bezpieczeństwo instalacji.
• Materiał wysokiej jakości: Trwała izolacja oraz styki miedziane z powłoką antykorozyjną gwarantują długoletnią niezawodność połączeń.

Zgodność z Normami

Blok samozacisków KN22N jest zgodny z europejskimi standardami bezpieczeństwa oraz wymaganiami norm PN-EN dotyczącymi aparatury rozdzielczej. Produkt posiada certyfikat CE, potwierdzający spełnienie odpowiednich dyrektyw Unii Europejskiej. Przeznaczony do montażu w obwodach niskiego napięcia zgodnie z normą IEC/EN 60998 (instalacyjne listwy zaciskowe).

Zastosowanie

Blok neutralny KN22N sprawdzi się wszędzie tam, gdzie wymagane jest bezpieczne i czytelne rozdzielenie przewodów neutralnych w instalacjach elektrycznych. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrzędnych w budynkach mieszkalnych i komercyjnych – do podłączenia linii zasilających i odbiorów o różnych przekrojach.
• Automatyce budynkowej (szafy sterownicze, systemy KNX, oświetlenie) – jako centralny punkt dla połączeń neutralnych sterowników i siłowników.
• Instalacjach tymczasowych (place budowy, przyłączaki) – szybki montaż i demontaż dzięki systemowi QuickConnect.
• Modernizacjach istniejących rozdzielnic – zastąpienie wielu listew zaciskowych jednym blokiem o dużej gęstości przyłączy.

Wskazówki Montażowe

Montaż bloku samozacisków KN22N powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) przy bezwzględnym odłączeniu napięcia zasilania. Blok należy zatrzasnąć na szynie DIN TH35 (w standardowej rozdzielnicy modułowej). Przewody wprowadzać do zacisków zgodnie z oznaczeniami – dla przekrojów do 4 mm² użyć odpowiednich otworów, dla 16 mm² – większych. Po wpięciu przewodu siła samozacisku zapewnia pewny kontakt; nie należy dodatkowo dokręcać. Przed zamknięciem rozdzielnicy sprawdzić poprawność połączeń – przewód neutralny (N) powinien być prowadzony wyłącznie przez niebieski zacisk. Doboru przekroju przewodów dokonać zgodnie z obciążeniem obwodu i normami PN-IEC 60364.

FAQ

• Czy blok KN22N wymaga narzędzi do montażu? Nie, system QuickConnect umożliwia wpięcie przewodu bez użycia śrubokręta – wystarczy odizolować koniec przewodu na odpowiednią długość i wsunąć w otwór zacisku.
• Jaki jest maksymalny prąd dla bloku? Maksymalna obciążalność prądowa zależy od przekroju podłączonych przewodów oraz warunków pracy w rozdzielnicy. Blok zaprojektowano do ciągłej pracy przy prądach do 63 A dla przewodów 16 mm² (zgodnie z typowymi parametrami dla takich zacisków). Dla dokładnych wartości należy sprawdzić dokumentację techniczną producenta.
• Dlaczego blok jest niebieski? Kolor niebieski jest międzynarodowym oznaczeniem przewodu neutralnego (N) zgodnie z normą IEC 60446. Użycie niebieskiego bloku ułatwia identyfikację i zmniejsza ryzyko błędów podczas montażu.
