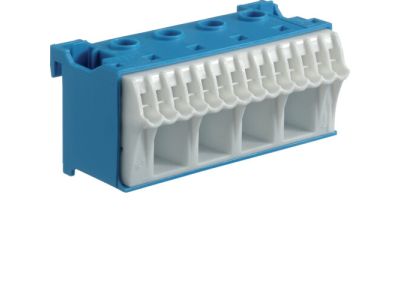

Blok samozacisków neutralny, niebieski, 4x16+14x4mm2, szer. 75mm, QuickConnect | KN18N Hager

Opis i Kluczowe Cechy

Blok samozacisków neutralny KN18N marki HAGER to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału potencjału neutralnego w nowoczesnych rozdzielnicach elektrycznych. Produkt charakteryzuje się innowacyjną technologią QuickConnect, która umożliwia beznarzędziowe łączenie przewodów, co znacząco skraca czas prefabrykacji rozdzielnicy. Blok posiada łącznie 18 punktów przyłączeniowych, z czego 4 zaciski o przekroju znamionowym do 16 mm² dedykowane są dla przewodów zasilających lub mostkujących, natomiast 14 zacisków o przekroju do 4 mm² służy do podłączenia obwodów odbiorczych. Niebieski kolor obudowy jednoznacznie identyfikuje przeznaczenie bloku dla toru neutralnego (N), co zwiększa przejrzystość instalacji i minimalizuje ryzyko błędów montażowych.

• Technologia QuickConnect: Samozaciskowy mechanizm gwarantuje stałą siłę docisku przez cały okres eksploatacji, eliminując konieczność okresowego dociągania śrub.
• Optymalna szerokość: Szerokość wynosząca 75 mm pozwala na efektywne zagospodarowanie przestrzeni na szynie nośnej.
• Wysoka obciążalność: Konstrukcja przystosowana do pracy w wymagających warunkach prądowych typowych dla nowoczesnego budownictwa mieszkaniowego i komercyjnego.
• Trwałość materiałowa: Zastosowanie wysokiej jakości tworzyw izolacyjnych oraz przewodzących zapewnia odporność na starzenie termiczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego bezpieczeństwo w zakresie wytrzymałości dielektrycznej oraz stabilności połączeń elektrycznych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej i spełnienia najwyższych standardów jakościowych stawianych przez markę HAGER.

Zastosowanie

Blok KN18N znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, szczególnie w systemach modułowych serii Volta, Golf czy FW. Jest idealnym rozwiązaniem dla instalatorów realizujących projekty w budynkach wielorodzinnych oraz obiektach użyteczności publicznej, gdzie wymagana jest duża liczba obwodów przy zachowaniu kompaktowych wymiarów aparatury. Dzięki możliwości montażu na standardowej szynie DIN lub dedykowanych wspornikach, blok jest niezwykle uniwersalny i ułatwia organizację okablowania wewnątrz obudowy.

Wskazówki Montażowe

Montaż bloku KN18N jest intuicyjny, jednak dla zapewnienia maksymalnej niezawodności należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Przewody typu drut należy odizolować na zalecaną długość i wsunąć bezpośrednio w zacisk. W przypadku przewodów typu linka, zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku.
• Montaż na wsporniku: Blok należy zatrzasnąć na dedykowanym nośniku zacisków lub szynie, upewniając się, że mechanizm blokujący osiadł prawidłowo.
• Weryfikacja połączenia: Po wsunięciu przewodu warto wykonać lekki test pociągnięcia, aby upewnić się, że mechanizm QuickConnect trwale zablokował żyłę.
• Organizacja przestrzeni: Dzięki szerokości 75 mm, blok można łatwo zestawić z innymi modułami serii KN, tworząc spójny system dystrybucji energii.

FAQ

Czy blok KN18N można stosować do przewodów typu linka?
Tak, technologia QuickConnect obsługuje przewody typu linka, jednak dla zapewnienia najwyższej jakości połączenia i łatwości montażu, zaleca się zaprasowanie na końcach przewodów odpowiednich tulejek izolowanych.

Jaka jest główna zaleta zacisków samozaciskowych nad śrubowymi?
Zaciski samozaciskowe są odporne na wstrząsy i drgania oraz nie wymagają okresowej konserwacji (dokręcania), co jest kluczowe w zapewnieniu długotrwałego bezpieczeństwa przeciwpożarowego instalacji.

Czy produkt pasuje do rozdzielnic innych producentów?
Blok jest zoptymalizowany pod systemy HAGER, jednak dzięki standardowym wymiarom i systemom mocowania, może być adaptowany w wielu innych obudowach wyposażonych w odpowiednie szyny montażowe.
