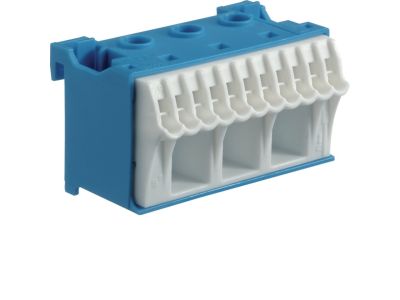

Blok samozacisków neutralny, niebieski, 3x16 +11x4mm2, szer. 60mm, QuickConnect | KN14N Hager

Opis i Kluczowe Cechy

Blok samozacisków neutralny KN14N to element aparatury modułowej przeznaczony do szybkiego i niezawodnego łączenia przewodów neutralnych w rozdzielnicach elektrycznych. Wyposażony w trzy zaciski o przekroju 16 mm² oraz jedenaście zacisków o przekroju 4 mm², zapewnia elastyczność przy podłączaniu odbiorów o różnych przekrojach żył. System QuickConnect umożliwia beznarzędziowe podłączanie przewodów, co skraca czas montażu. Szerokość 60 mm ułatwia dopasowanie w standardowych szafach rozdzielczych. Kolor niebieski zgodny z konwencją oznaczania przewodu neutralnego.

• 3x zaciski 16 mm² + 11x zaciski 4 mm²: Możliwość podłączenia zarówno przewodów o dużym przekroju (do 16 mm²) dla obwodów głównych, jak i cieńszych (do 4 mm²) dla odgałęzień – elastyczne rozprowadzenie potencjału neutralnego w rozdzielnicy.
• System QuickConnect: Beznarzędziowe podłączanie przewodów skraca czas instalacji i eliminuje konieczność dokręcania śrub – wygoda i oszczędność czasu podczas montażu.
• Szerokość 60 mm: Kompaktowa konstrukcja pozwala na oszczędność miejsca w szafie rozdzielczej, przy jednoczesnym zachowaniu dużej liczby przyłączy.
• Kolor niebieski: Intuicyjne oznaczenie wizualne zgodne z normami IEC – redukuje ryzyko pomyłki podczas identyfikacji przewodu neutralnego.
• Blok samozaciskowy (bezśrubowy): Trwałe i bezpieczne połączenie dzięki sprężynującym zaciskom – odporność na poluzowanie i wibracje w warunkach eksploatacyjnych.

Zgodność z Normami

Blok samozacisków KN14N jest zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Blok neutralny KN14N znajduje zastosowanie w rozdzielnicach elektrycznych tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączenie wielu przewodów neutralnych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Rozprowadzenie potencjału neutralnego w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów neutralnych do odbiorników w systemach sterowania i automatyki budynkowej.
• Łączenie przewodów neutralnych w szafach sterowniczych dla obwodów oświetleniowych, gniazd wtyczkowych i urządzeń grzewczych.
• Zastosowanie w instalacjach z dużą liczbą odgałęzień, gdzie wymagane jest szybkie i bezbłędne okablowanie (systemy QuickConnect).

Wskazówki Montażowe

Montaż bloku samozacisków KN14N może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony. Blok przeznaczony jest do montażu na szynie TH35 (DIN). Przewody przeznaczone do podłączenia należy wsunąć w odpowiednie gniazdo QuickConnect – nie wymagają one użycia śrubokręta ani klucza. Należy stosować przewody o przekroju dobranym do prądu obciążenia, zgodnie z dokumentacją techniczną. Po zakończeniu montażu zaleca się sprawdzenie siły docisku przewodów oraz ewentualne dociągnięcie mechaniczne (jeśli konstrukcja zacisku na to pozwala – w przypadku samozacisków QuickConnect zwykle nie jest to konieczne).

FAQ

• Jakie przewody można podłączać pod zaciski QuickConnect? Zaciski QuickConnect bloku KN14N są przystosowane do przewodów miedzianych litych lub wielodrutowych o przekroju podanym na obudowie: 16 mm² dla trzech dużych otworów oraz 4 mm² dla jedenastu mniejszych. W przypadku przewodów linkowych zaleca się sprawdzenie, czy końcówka tulejkowana jest wymagana (zgodnie z instrukcją producenta).
• Czy blok neutralny KN14N nadaje się do montażu w rozdzielnicach zewnętrznych? Blok jest przeznaczony do montażu wewnątrz rozdzielnic na szynie DIN. Nie określono stopnia ochrony IP produktu – standardowo aparatura modułowa montowana w rozdzielnicy pracuje w środowisku o stopniu ochrony co najmniej IP20. Jeśli rozdzielnica jest narażona na wilgoć lub pył, należy zastosować obudowę o odpowiednim IP.
• Czy blok ma fabrycznie podłączone zworki między zaciskami? Blok KN14N jest konfigurowany jako pojedynczy element – wszystkie zaciski są ze sobą połączone wewnętrznie (tworzą jeden potencjał neutralny). Nie ma potrzeby stosowania dodatkowych zworek. W razie potrzeby oddzielnych szyn neutralnych należy zastosować większą liczbę bloków.
