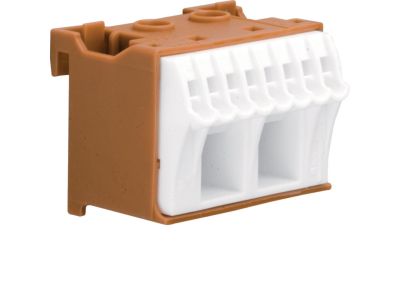

Blok samozacisków fazowy, brązowy, 2x16+8x4mm2, szerokość 45mm, QuickConnect | KN10P Hager

Opis i Kluczowe Cechy

Blok samozacisków fazowy KN10P marki QuickConnect to profesjonalne rozwiązanie do szybkiego i bezpiecznego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konstrukcji samozaciskowej montaż odbywa się bez użycia narzędzi – wystarczy wsunąć odizolowany przewód. Szerokość 45 mm (2,5 modułu) umożliwia łatwy montaż na standardowej szynie DIN TH35, a brązowy kolor ułatwia identyfikację przewodu fazowego.

• System QuickConnect (samozaciski): szybkie i intuicyjne podłączanie przewodów bez użycia śrub – oszczędność czasu montażu i eliminacja ryzyka niedokręcenia styków.
• Konfiguracja zacisków 2x16 mm² + 8x4 mm²: dwa miejsca dla przewodów o dużym przekroju do 16 mm² oraz osiem miejsc dla mniejszych przewodów do 4 mm² – uniwersalność przy łączeniu odbiorników o różnych mocach.
• Szerokość 45 mm (2,5 modułu): optymalne dopasowanie do jednej szyny DIN, pozwalające na oszczędność miejsca w rozdzielnicy.
• Brązowe oznaczenie: zgodność z konwencją kolorystyczną dla przewodów fazowych (L), co ułatwia identyfikację podczas prac serwisowych.
• Materiał wysokiej jakości: trwała obudowa i zaciski odporne na korozję – niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Blok samozacisków spełnia wymagania europejskich norm bezpieczeństwa dla listew zaciskowych stosowanych w instalacjach elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami.

Zastosowanie

Blok przeznaczony jest do montażu w rozdzielnicach oraz szafach sterowniczych, gdzie wymagane jest szybkie i pewne łączenie przewodów fazowych. Sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Łączenie przewodów zasilających fazowych (L) w rozdzielnicach głównych i podrozdzielnicach.
• Rozgałęzianie obwodów do mniejszych odbiorników – wykorzystanie 8 zacisków 4 mm² do podłączenia kilku obwodów z jednego źródła.
• Tworzenie punktów łączeniowych w szafach sterowniczych dla przewodów o różnym przekroju.
• Modernizacja istniejących instalacji – szybka wymiana tradycyjnych listew śrubowych na system bezśrubowy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny (brak napięcia). Blok montuj na szynie DIN TH35, zatrzaskując go w odpowiednim miejscu. Przewody należy odizolować na długość zalecaną przez producenta (zwykle 10-12 mm) i wsunąć prostopadle w otwór zacisku – system samozaciskowy zablokuje przewód. Dobór przekroju przewodu musi być zgodny z obciążalnością prądową instalacji. W przypadku przewodów linkowych zaleca się stosowanie tulejek, aby zapewnić prawidłowe działanie samozacisku. Szczegółowe dane dotyczące momentu (brak śrub) nie dotyczą tego produktu – nie ma konieczności dokręcania.

FAQ

• Czy blok samozacisków nadaje się do przewodów wielodrutowych (linkowych)? System QuickConnect jest przeznaczony zarówno do przewodów jednodrutowych, jak i wielodrutowych. Dla przewodów linkowych zaleca się zastosowanie tulejek, aby zapewnić pewne połączenie – postępuj zgodnie z instrukcją producenta.
• Jaki jest stopień ochrony (IP) tego bloku? Blok samozacisków przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowe warunki zapewniają stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Sam produkt nie posiada deklarowanego stopnia IP – ochrona zależy od obudowy rozdzielnicy.
• Jakie maksymalne obciążenie prądowe może przenosić ten blok? Maksymalna obciążalność prądowa zależy od przekroju podłączonych przewodów oraz temperatury otoczenia. Producent nie podał wartości znamionowej prądu – zaleca się dobór zgodny z parametrami przewodów i normami instalacyjnymi (np. PN-IEC 60364).
