Blok samozacisków fazowy, brązowy, 1x16+5x4mm2, szer. 30mm, QuickConnect | KN06P Hager

Opis i Kluczowe Cechy

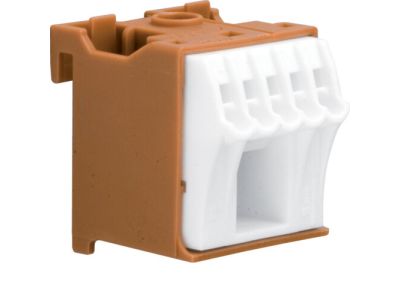

Blok samozacisków fazowy KN06P to komponent przeznaczony do szybkiego i niezawodnego łączenia przewodów w obwodach fazowych rozdzielnic elektrycznych. Wyposażony w system QuickConnect, umożliwia beznarzędziowe podłączanie przewodów o przekroju do 16 mm² (jeden zacisk) oraz pięciu przewodów o przekroju 4 mm². Szerokość 30 mm zapewnia kompaktową zabudowę na szynie DIN. Brązowa obudowa ułatwia identyfikację zacisku fazowego.

• Konfiguracja 1×16 mm² + 5×4 mm²: Umożliwia zasilenie jednego przewodu o większym przekroju (np. doprowadzenie zasilania) oraz podłączenie do pięciu odbiorów lub odgałęzień o mniejszym przekroju – elastyczność w projektowaniu rozdzielnic.
• System QuickConnect (zaciski push-in): Przyspiesza montaż – przewód wprowadza się bez użycia narzędzi, a sprężyna zapewnia pewny i trwały styk. Redukcja czasu pracy instalatora.
• Szerokość 30 mm: Oszczędność miejsca na szynie DIN TH35 – możliwość gęstego upakowania w rozdzielnicy lub szafie sterowniczej.
• Brązowy kolor obudowy: Zgodny z przyjętą konwencją oznaczania przewodu fazowego (L) w instalacjach niskiego napięcia – ułatwia szybką identyfikację podczas montażu i serwisu.
• Konstrukcja samozaciskowa: Eliminuje konieczność dokręcania śrub – zmniejsza ryzyko poluzowania połączenia w wyniku wibracji lub zmian temperatury.

Zgodność z Normami

Blok samozacisków fazowy KN06P został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w warunkach przewidzianych dla aparatury modułowej montowanej w rozdzielnicach. Dokładne dane dotyczące konkretnych norm (np. serii IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Blok samozacisków KN06P znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i szybkie łączenie przewodów fazowych w rozdzielnicach oraz szafach sterowniczych. Szczególnie polecany do:

• Zasilania i rozdziału obwodów fazowych w instalacjach budynków mieszkalnych, biurowych i przemysłowych.
• Podłączania przewodów do aparatury modułowej (wyłączniki, styczniki, przyciski) z wykorzystaniem szybkich zacisków.
• Tworzenia punktów odgałęźnych w szynach zasilających systemów automatyki i sterowania.
• Modernizacji istniejących rozdzielnic – beznarzędziowy montaż skraca czas wymiany lub rozbudowy instalacji.

Wskazówki Montażowe

Montaż bloku samozacisków KN06P może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy. Do podłączenia przewodów w systemie QuickConnect nie są wymagane narzędzia – wystarczy odizolować przewód na odpowiednią długość (zgodnie z instrukcją producenta) i wsunąć go w otwór zacisku aż do oporu. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego instalacji.

FAQ

• Jaki maksymalny prąd mogę przepuścić przez ten blok samozacisków? Producent nie podał wartości prądu znamionowego w dostępnych danych katalogowych. Aby zapewnić bezpieczną pracę, należy sprawdzić pełną dokumentację techniczną KN06P lub skontaktować się z producentem. Przekrój przewodów (1×16 mm² + 5×4 mm²) sugeruje możliwość pracy w obwodach o znacznym obciążeniu, ale ostateczna decyzja należy do projektanta instalacji.
• Czy system QuickConnect wymaga specjalnego przygotowania przewodów? Tak, przewód należy odizolować na długość zalecaną przez producenta (zwykle około 10–12 mm) oraz upewnić się, że nie ma uszkodzeń mechanicznych żył. Dla przewodów linkowych zaleca się stosowanie tulejek końcowych, aby zapewnić prawidłowy kontakt.
• Czy blok KN06P jest przeznaczony tylko do montażu na szynie DIN? Tak, jego obudowa o szerokości 30 mm została zaprojektowana do zatrzaskiwania na szynie montażowej TH35. Mocowanie jest stabilne i nie wymaga dodatkowych śrub.
