Blok różnicowoprądowy, 4-biegunowy, typ A, In: 100 A, 30 mA, Un AC: 400 V, do 5SP4 | 5SM2347-6 Siemens

Alternatywny kod produktu: 5SM23476

Opis i Kluczowe Cechy

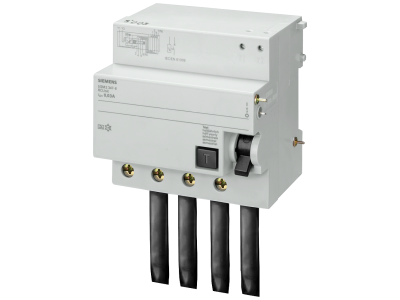

Blok różnicowoprądowy Siemens SENTRON serii 5SM2, model 5SM2347-6, to 4-biegunowy RCD typu A o prądzie znamionowym 100 A i różnicowym 30 mA, przystosowany do napięcia 400 V AC. Przeznaczony do łączenia z wyłącznikami nadmiarowo-prądowymi serii 5SP4, tworząc kompaktowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Dzięki beznarzędziowemu montażowi oszczędza czas instalacji, a zewnętrzne zdalne wyzwalanie przez zaciski Y1/Y2 umożliwia centralne odłączanie obwodów.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych lub rozdzielnicach głównych.
• Różnicowy prąd zadziałania 30 mA: Gwarantuje ochronę przeciwporażeniową przy dotyku bezpośrednim oraz ochronę przeciwpożarową w przypadku zwarć doziemnych.
• Typ A: Wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe, co czyni go odpowiednim do ochrony urządzeń elektronicznych (np. falowników, prostowników).
• 4-biegunowy (4P) – 400 V AC: Przeznaczony do sieci trójfazowych z przewodem neutralnym, umożliwia kompleksową ochronę wszystkich przewodów fazowych i neutralnego.

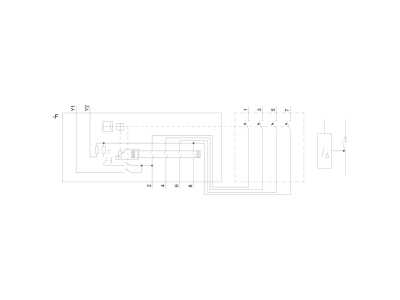

• Zdalne wyzwalanie poprzez zaciski Y1/Y2: Pozwala na centralne wyłączanie (np. z systemu BMS lub przycisku awaryjnego), zwiększając funkcjonalność i bezpieczeństwo instalacji.

Zgodność z Normami

Blok różnicowoprądowy Siemens spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych (RCD). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Siemens, co gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Blok 5SM2347-6 przeznaczony jest do budowy rozdzielnic niskiego napięcia w obiektach przemysłowych, handlowych i mieszkalnych. W połączeniu z wyłącznikami nadmiarowo-prądowymi serii 5SP4 tworzy kompaktowe zabezpieczenie różnicowoprądowe i nadprądowe (RCBO).

• Ochrona przed porażeniem w obwodach gniazd i odbiorników w instalacjach trójfazowych 400 V.
• Ochrona przeciwpożarowa – wykrywanie upływu prądu do ziemi, który może spowodować pożar.
• Centralne wyłączanie obwodów za pomocą sygnału z systemu automatyki, przycisku awaryjnego lub styku nadzoru.
• Integracja z wyłącznikami nadmiarowo-prądowymi w celu oszczędności miejsca w rozdzielnicy – montaż bez użycia narzędzi.

Wskazówki Montażowe

Montaż bloku różnicowoprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) – łączenie z wyłącznikiem nadmiarowo-prądowym 5SP4 następuje poprzez połączenie wtykowe bez użycia narzędzi. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 100 A. Moment dokręcania zacisków zgodnie z instrukcją Siemens. Zaciski Y1/Y2 do zdalnego wyzwalania są przeznaczone dla napięcia sterującego – szczegółowe parametry podane są w karcie katalogowej.

FAQ

• Czy blok 5SM2347-6 posiada zintegrowane zabezpieczenie nadprądowe? Nie, jest to wyłącznie blok różnicowoprądowy przeznaczony do łączenia z wyłącznikami nadmiarowo-prądowymi serii 5SP4. Kompletny wyłącznik RCBO tworzy się przez ich połączenie.
• Do jakich urządzeń zaleca się stosowanie typu A? Typ A jest zalecany do obwodów zawierających urządzenia generujące pulsujące prądy stałe, np. ładowarki, falowniki, zasilacze impulsowe, a także w instalacjach z silnikami sterowanymi przez regulatory prędkości.
• Jak wykorzystać zewnętrzne wyzwalanie (zaciski Y1/Y2)? Zaciski Y1/Y2 umożliwiają zdalne rozwarcie bloku poprzez podanie napięcia sterującego (szczegółowe dane w karcie katalogowej). Można je podłączyć do przycisku awaryjnego, centralnego wyłącznika pożarowego lub systemu automatyki budynkowej.
