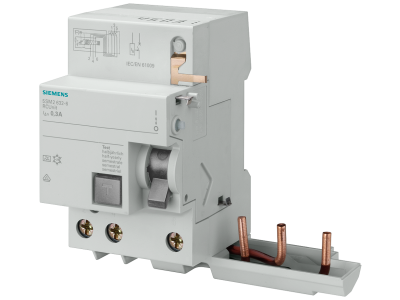

Blok różnicowoprądowy, 3-biegunowy, typ A, In: 63 A, 30 mA, Un AC: 400 V, do 5SY | 5SM2335-6 Siemens

Alternatywny kod produktu: 5SM23356

Opis i Kluczowe Cechy

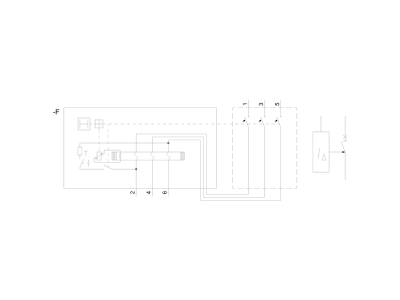

Blok różnicowoprądowy Siemens SENTRON 5SM2 (symbol 5SM2335-6) to 3-biegunowe urządzenie typu A o prądzie znamionowym 63 A i czułości 30 mA, przystosowane do napięcia 400 V AC. Przeznaczony do bezpośredniego łączenia z wyłącznikami nadmiarowo-prądowymi serii 5SY, umożliwia szybkie tworzenie modułowych układów różnicowo-nadprądowych (RCBO) bez użycia narzędzi. Wysoka obciążalność prądowa 63 A pozwala zabezpieczać obwody o znacznym poborze mocy, a czułość 30 mA zapewnia skuteczną ochronę przeciwporażeniową. Typ A wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe, co jest niezbędne w instalacjach z nowoczesną elektroniką.

• Prąd znamionowy I_n 63 A: bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przeciążenia styków; pozwala zabezpieczyć linie zasilające odbiorniki przemysłowe i komercyjne.
• Znamionowy prąd różnicowy I_Δn 30 mA: standard ochrona przeciwporażeniowa w instalacjach niskiego napięcia – szybkie wyłączenie zasilania przy upływie prądu niebezpiecznym dla zdrowia i życia.
• Typ A (pulsujący prąd stały): kompatybilność z obwodami zawierającymi urządzenia elektroniczne np. ładowarki, falowniki, prostowniki, zapewniając niezawodne wykrywanie prądów różnicowych także z jednopołówkowym wyprostowaniem.
• Napięcie znamionowe U_n AC 400 V: dedykowany do sieci trójfazowych 3L+N+PE lub 3L+PE w systemach TN, TT, umożliwiający zabezpieczenie obwodów o napięciu międzyfazowym do 400 V.
• Montaż bez narzędzi do wyłączników 5SY: szybkie i bezpieczne łączenie z wyłącznikami nadmiarowo-prądowymi Siemens, redukcja czasu instalacji i błędów połączeń.

Zgodność z Normami

Blok różnicowoprądowy Siemens 5SM2335-6 spełnia wymagania europejskich norm dotyczących urządzeń ochronnych i oznaczeń CE. Zgodność z obowiązującymi standardami zapewnia bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. (Szczegółowe numery norm dostępne w dokumentacji producenta.)

Zastosowanie

Blok 5SM2335-6 jest przeznaczony do stosowania w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest ochrona przeciwporażeniowa oraz przeciwpożarowa. Kombinacja z wyłącznikami nadmiarowo-prądowymi tworzy modułowy wyłącznik różnicowo-nadprądowy (RCBO).

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach wilgotnych (kuchnie, łazienki, warsztaty).
• Zabezpieczenie linii zasilających urządzenia z dużym udziałem elektroniki – pompy ciepła, klimatyzatory, agregaty chłodnicze, ładowarki pojazdów.
• Ochrona przeciwpożarowa w obwodach o znacznym obciążeniu (kable ułożone w pęczkach, podtynkowe).
• Zastosowanie w inteligentnych instalacjach budynkowych (systemy zarządzania energią, BMS), gdzie wymagana jest selektywność i szybkie wyłączenie przy upływie prądu.

Wskazówki Montażowe

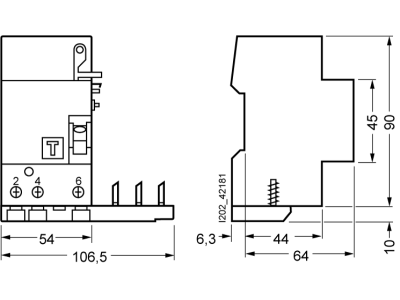

Montaż bloku różnicowoprądowego 5SM2335-6 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montowane jest na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całej rozdzielnicy. Połączenie z wyłącznikiem nadmiarowo-prądowym serii 5SY odbywa się mechanicznie i elektrycznie za pomocą dedykowanego systemu zatrzaskowego (bez narzędzi). Moment dokręcania śrub zacisków przyłączeniowych należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dopasować do prądu znamionowego 63 A oraz obciążenia obwodu. Nie przekraczać temperatury pracy podanej w karcie katalogowej.

FAQ

• Jakie napięcie sieci może być podłączone do bloku 5SM2335-6? Blok jest przystosowany do napięcia znamionowego 400 V AC, co odpowiada sieci trójfazowej (3L+N+PE lub 3L+PE) w systemach TN-S, TN-C-S, TT. Nie wolno stosować przy napięciu wyższym lub stałym.
• Czy blok różnicowoprądowy typu A nadaje się do obwodów z ładowarkami samochodowymi? Tak. Typ A wykrywa również pulsujące prądy stałe generowane przez prostowniki, co jest wymagane w obwodach ładowarek pojazdów elektrycznych według wytycznych SEP. Dla pełnej ochrony w skrajnych przypadkach należy rozważyć typ F lub B.
• Jaki jest stopień ochrony (IP) bloku 5SM2335-6? Urządzenie jest przeznaczone do montażu w rozdzielnicach o stopniu ochrony co najmniej IP30. Sam blok nie ma podanego IP – typowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 w zakresie ochrony przed dotykiem. W trakcie eksploatacji obowiązuje ochrona obudowy rozdzielnicy.
