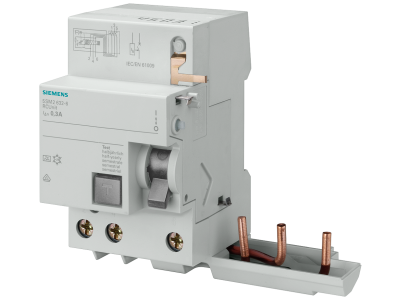

Blok różnicowoprądowy, 3-biegunowy, typ A, In: 40 A, 30 mA, Un AC: 400 V, do 5SL4 | 5SM2333-6 Siemens

Alternatywny kod produktu: 5SM23336

Opis i Kluczowe Cechy

Blok różnicowoprądowy Siemens SENTRON 5SM2333-6 to trójbiegunowe zabezpieczenie różnicowoprądowe typu A o prądzie znamionowym 40 A i czułości 30 mA, przeznaczone do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4. Dzięki prądowi różnicowemu 30 mA zapewnia ochronę ludzi przed porażeniem w obwodach o napięciu 400 V AC, a typ A umożliwia wykrywanie prądów pulsujących stałych, co jest niezbędne w instalacjach z nowoczesną elektroniką. Kombinacja z wyłącznikiem nadmiarowo-prądowym odbywa się bez użycia narzędzi, co skraca czas montażu i minimalizuje ryzyko pomyłki.

• Prąd znamionowy 40 A: Bezpieczna praca w obwodach odbiorczych o znacznym obciążeniu, np. w instalacjach mieszkaniowych i lekkim przemyśle, bez ryzyka przeciążenia bloku różnicowoprądowego.
• Prąd różnicowy 30 mA: Skuteczna ochrona przeciwporażeniowa w obwodach końcowych – szybkie wyłączenie w przypadku upływu prądu przekraczającego 30 mA.
• Typ A: Reaguje na prądy różnicowe przemienne i pulsujące stałe, co jest wymagane przy urządzeniach z prostownikami i impulsowymi zasilaczami.
• Montaż beznarzędziowy z wyłącznikami 5SL4: Proste łączenie modułów bez użycia śrubokręta – blok zatrzaskuje się na wyłączniku, co przyspiesza instalację i eliminuje błędy.
• Napięcie znamionowe 400 V AC: Przeznaczony do sieci trójfazowych 3x230/400 V, powszechnych w rozdzielnicach budynkowych.

Zgodność z Normami

Blok różnicowoprądowy Siemens 5SM2333-6 spełnia wymagania europejskich norm dla aparatury modułowej oraz posiada certyfikat CE. Producent deklaruje zgodność z aktualnymi standardami bezpieczeństwa, co gwarantuje niezawodne działanie w instalacjach niskiego napięcia.

Zastosowanie

Blok 5SM2333-6 łączy się z wyłącznikami nadmiarowo-prądowymi 5SL4, tworząc zespół wyłącznika różnicowoprądowego (RCBO) chroniący przed skutkami zwarć, przeciążeń i prądów upływowych. Znajduje zastosowanie w:

• Ochronie przeciwporażeniowej w obwodach gniazd wtyczkowych, oświetleniu i innych odbiorach ogólnego przeznaczenia.
• Ochronie przeciwpożarowej – wyłączenie instalacji w przypadku upływu prądu na masę, który mógłby spowodować pożar.
• Ochronie urządzeń elektronicznych przed uszkodzeniem w wyniku przepięć i zwarć doziemnych, szczególnie gdy zasilane są przez prostowniki lub zasilacze impulsowe.
• Budowie rozdzielnic mieszkaniowych i lekkiego przemysłu, gdzie wymagana jest kompaktowa, modułowa konstrukcja na szynie TH35.

Wskazówki Montażowe

Montaż i podłączenie bloku może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Blok montuje się na szynie TH35 (DIN) w rozdzielnicy. Łączenie z wyłącznikiem nadmiarowo-prądowym 5SL4 odbywa się przez zatrzaśnięcie – nie wymaga narzędzi. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami, uwzględniając prąd znamionowy 40 A. Przed montażem sprawdź zgodność parametrów instalacji (napięcie, prąd, rodzaj sieci).

FAQ

• Czym charakteryzuje się typ A bloku różnicowoprądowego? Typ A wykrywa prądy różnicowe przemienne oraz pulsujące stałe (np. powstające w prostownikach diodowych). Jest niezbędny w obwodach z nowoczesnym sprzętem elektronicznym, który może generować prądy upływowe o charakterze stałym.
• Czy prąd różnicowy 30 mA zapewnia ochronę przed porażeniem? Tak, 30 mA to wartość uznana za bezpieczną dla ochrony ludzi w instalacjach niskiego napięcia. Wyłączenie w ciągu milisekund po wystąpieniu upływu powyżej 30 mA zapobiega niebezpiecznym skutkom przepływu prądu przez ciało człowieka.
• Czy montaż bloku 5SM2333-6 wymaga specjalistycznych narzędzi? Nie, blok łączy się z wyłącznikiem nadmiarowo-prądowym 5SL4 bez użycia narzędzi – wystarczy go zatrzasnąć na boku wyłącznika. Montaż na szynie TH35 wykonuje się ręcznie, a zaciski przewodów dokręcane są typowym śrubokrętem.
