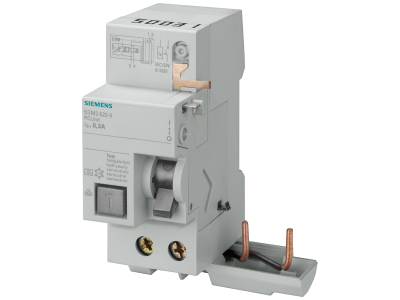

Blok różnicowoprądowy, 2-biegunowy, typ A, In: 40 A, 30 mA, Un AC: 230 V, do 5SL4 | 5SM2323-6 Siemens

Alternatywny kod produktu: 5SM23236

Opis i Kluczowe Cechy

Blok różnicowoprądowy Siemens SENTRON 5SM2, model 5SM2323-6, to 2-biegunowe urządzenie typu A o prądzie znamionowym 40 A i czułości 30 mA, przeznaczone do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4. Dedykowany do ochrony ludzi oraz sieci w instalacjach niskiego napięcia 230 V AC. Umożliwia beznarzędziowe łączenie z wyłącznikami, co przyspiesza montaż i redukuje błędy instalacyjne.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia bloku różnicowoprądowego.
• Prąd różnicowy 30 mA: gwarantuje skuteczną ochronę przeciwporażeniową – wyłącza zasilanie w przypadku niewielkich upływności, minimalizując zagrożenie dla życia.
• Typ A (wykrywanie prądów pulsujących stałych): reaguje na prądy różnicowe przemienne oraz pulsujące stałe, co jest wymagane w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Kompatybilność z wyłącznikami 5SL4: łączenie bez użycia narzędzi – wystarczy zatrzask; pozwala na szybkie tworzenie zestawów RCBO (różnicówka + nadmiarówka) w rozdzielnicach.
• Napięcie znamionowe 230 V AC: dedykowany do typowych sieci jednofazowych, zapewnia poprawne działanie przy standardowym napięciu w budynkach mieszkalnych i biurowych.

Zgodność z Normami

Blok różnicowoprądowy Siemens 5SM2323-6 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest zaprojektowany i produkowany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdza jego przydatność w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Blok różnicowoprądowy typu A z czułością 30 mA znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa. Idealnie sprawdza się w połączeniu z wyłącznikami nadmiarowo-prądowymi w rozdzielnicach głównych i podrozdzielniach.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – zabezpieczenie osób przed porażeniem przy urządzeniach takich jak pralki, komputery, kuchenki.
• Ochrona przeciwpożarowa w instalacjach z przewodami układanymi w ścianach – wyłącza obwód przy upływności 30 mA, zapobiegając przegrzaniu i pożarom.
• Tworzenie kompaktowych zestawów RCBO z wyłącznikami nadmiarowo-prądowymi serii 5SL4 – oszczędność miejsca w rozdzielnicy i uproszczony montaż.
• Automatyka budynkowa i sterowanie obwodami, w których występują odbiorniki generujące prądy pulsujące stałe (np. zasilacze impulsowe, regulatory oświetlenia).

Wskazówki Montażowe

Montaż bloku różnicowoprądowego należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Zaleca się łączenie tylko z wyłącznikami nadmiarowo-prądowymi serii 5SL4 – mechaniczne zatrzaskiwanie bloku na wyłączniku odbywa się bez użycia narzędzi. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od rozdzielnicy. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 40 A oraz wymaganiami norm (np. min. 6 mm² dla miedzi w zależności od warunków). Moment dokręcania zacisków oraz wartości momentów należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy blok 5SM2323-6 ma wbudowane podświetlenie? Nie, blok różnicowoprądowy nie posiada własnego podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwono-zielony) na obudowie.
• Jaki stopień ochrony IP ma to urządzenie? Stopień ochrony nie został podany w karcie katalogowej; standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20. Zalecamy montaż w rozdzielnicy o odpowiedniej szczelności dla danego środowiska.
• Czy ten blok różnicowoprądowy jest typu AC czy A? Jest to typ A – reaguje na prądy różnicowe przemienne i pulsujące stałe, co czyni go bardziej uniwersalnym niż typ AC, szczególnie przy odbiornikach z elektroniką.
