Blok różnicowoprądowy pr 304 4P 63a 30ma typ a serii dx3 | 410526 Legrand

Opis i Kluczowe Cechy

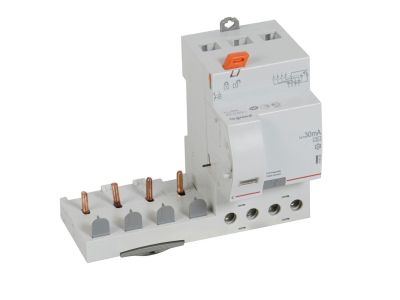

Blok różnicowoprądowy PR 304 serii DX3 (symbol 410526) to czterobiegunowe zabezpieczenie różnicowoprądowe typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 30 mA. Przeznaczony do montażu na szynie TH35 o szerokości 3 modułów (52,5 mm). Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii DX3, tworzy kompleksowe zabezpieczenie obwodów trójfazowych przed skutkami zwarć, przeciążeń i porażeń prądem.

• Typ A: Wykrywa prądy różnicowe sinusoidalne przemienne oraz pulsujące stałe – niezbędny w obwodach z odbiornikami elektronicznymi (falowniki, zasilacze impulsowe, ładowarki), gdzie standardowe wyłączniki AC mogą nie zadziałać.
• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych lub instalacjach przemysłowych, bez ryzyka przegrzania.
• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę przeciwporażeniową przy bezpośrednim dotyku – wartość wymagana w instalacjach niskiego napięcia.
• 4-biegunowy (4P): Zabezpiecza wszystkie przewody fazowe (L1, L2, L3) oraz neutralny (N) w sieci trójfazowej, gwarantując pełną ochronę całego obwodu.
• Kompatybilność z wyłącznikami DX3: Montowany z prawej strony wyłącznika nadprądowego o szerokości 1 moduł/biegun – tworzy zintegrowane zabezpieczenie bez dodatkowych mostków.

Zgodność z Normami

Blok różnicowoprądowy PR 304 serii DX3 jest zgodny z normą EN 61009-1 oraz posiada certyfikację CE. Spełnia wymagania dyrektywy niskonapięciowej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Blok PR 304 przeznaczony jest do ochrony przeciwporażeniowej w trójfazowych sieciach niskiego napięcia, szczególnie tam gdzie występują odbiorniki generujące prądy pulsujące stałe. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Obwodach zasilających sprzęt elektroniczny (komputery, serwery, falowniki, ładowarki samochodów elektrycznych).
• Instalacjach automatyki budynkowej (sterowanie oświetleniem, klimatyzacją, pompami).
• Systemach wymagających ciągłości zasilania z wyłącznikami nadprądowymi DX3.

Wskazówki Montażowe

Montaż bloku różnicowoprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Szerokość modułu wynosi 3 x 17,5 mm. Blok należy instalować z prawej strony wyłącznika nadprądowego serii DX3 o szerokości 1 moduł/biegun – zapewnia to prawidłowe połączenie mechaniczne i elektryczne. Przekroje przewodów dobierz zgodnie z wartością prądu znamionowego (63 A) oraz lokalnymi przepisami. Moment dokręcania zacisków – patrz dokumentacja producenta.

FAQ

• Jaki typ różnicowoprądowy ma ten blok? Jest to typ A – wykrywa prądy sinusoidalne przemienne oraz pulsujące stałe (tętniące). Stosuje się go w obwodach z odbiornikami elektronicznymi, gdzie typ AC może być nieskuteczny.
• Czy blok jest podświetlany lub wyposażony w sygnalizację zadziałania? Nie, blok PR 304 nie posiada podświetlenia ani wbudowanej sygnalizacji. Stan zadziałania można sprawdzić przez mechaniczny wskaźnik położenia dźwigni.
• Z jakimi wyłącznikami nadprądowymi współpracuje ten blok? Przeznaczony do współpracy z wyłącznikami nadprądowymi serii DX3 o szerokości 1 moduł/biegun. Montaż odbywa się z prawej strony wyłącznika, tworząc zintegrowane zabezpieczenie różnicowo-nadprądowe.
