Blok różnicowoprądowy pr 302 2P 40a 30ma typ a serii dx3 | 410428 Legrand

Opis i Kluczowe Cechy

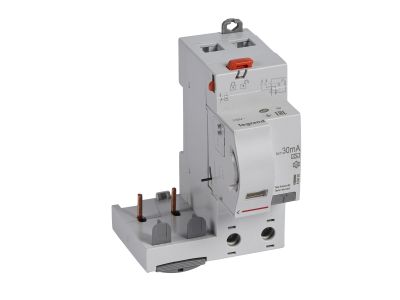

Blok różnicowoprądowy pr 302 serii DX3 (symbol 410428) to 2-biegunowe urządzenie ochronne przeznaczone do montażu w rozdzielnicach modułowych. Oferuje prąd znamionowy 40 A oraz prąd różnicowy 30 mA w typie A, co pozwala skutecznie chronić ludzi i urządzenia przed skutkami porażenia prądem elektrycznym w obwodach jednofazowych.

• 2-biegunowa konstrukcja (2P): Dedykowana do jednofazowych obwodów L+N, umożliwia prostą i bezpieczną instalację w standardowych rozdzielnicach.
• Prąd znamionowy 40 A: Pozwala na obciążenie do 40 A, co sprawdza się w obwodach odbiorczych o średnim i dużym zapotrzebowaniu mocy, bez ryzyka przeciążenia.
• Prąd różnicowy 30 mA (typ A): Zapewnia ochronę przeciwporażeniową w warunkach normalnych – wyzwalanie przy wykryciu prądu upływu równego 30 mA minimalizuje ryzyko zagrożenia życia. Typ A wykrywa również prądy pulsujące stałe, występujące w nowoczesnych urządzeniach elektronicznych.
• Typ A (wykrywanie prądów pulsujących): Reaguje na prądy przemienne oraz prądy stałe o charakterze pulsującym (np. z prostowników, falowników, ładowarek), co podnosi poziom ochrony w instalacjach z elektroniką.
• Seria DX3: Kompatybilność z osprzętem modułowym DX3 (wyłączniki nadprądowe, styczniki itp.) oraz standardową szyną TH35 – ułatwia zabudowę i rozbudowę rozdzielnicy.

Zgodność z Normami

Blok różnicowoprądowy spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodne z zaleceniami producenta zapewniają bezpieczne użytkowanie.

Zastosowanie

Blok różnicowoprądowy pr 302 typ A serii DX3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed porażeniem i pożarem w instalacjach jednofazowych. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia elektroniczne (komputery, sprzęt RTV/AGD, systemy automatyki) przed skutkami prądów upływu.
• Stosowanie jako główne zabezpieczenie przeciwporażeniowe w tablicach rozdzielczych małych obiektów komercyjnych.
• Integracja z systemami inteligentnego budynku jako element ochrony różnicowej w obwodach sterowania.

Wskazówki Montażowe

Montaż bloku różnicowoprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 40 A oraz warunków obciążenia. Zaciski moment dokręcania stosuj zgodnie z instrukcją producenta – typowo 1,2–1,5 Nm dla przewodów 1,5–6 mm² (szczegóły w karcie katalogowej).

FAQ

• Co oznacza typ A w wyłączniku różnicowoprądowym? Typ A wykrywa prądy różnicowe przemienne oraz prądy stałe o charakterze pulsującym (np. po wyprostowaniu jednopołówkowym). Jest zalecany do obwodów z urządzeniami elektronicznymi (ładowarki, falowniki, sterowniki LED), które mogą generować takie prądy upływu.
• Jaki jest prąd różnicowy tego bloku i dlaczego 30 mA? Prąd różnicowy wynosi 30 mA. Jest to wartość zapewniająca ochronę przeciwporażeniową w warunkach normalnych – wyzwalanie przy prądzie upływu 30 mA minimalizuje ryzyko zagrożenia życia przy pośrednim dotyku części przewodzących.
• Czy ten blok różnicowoprądowy można stosować w rozdzielnicy z innymi aparatami serii DX3? Tak, blok jest przystosowany do współpracy z całą serią DX3 (wyłączniki nadprądowe, styczniki, przekaźniki itp.). Montuje się go bezpośrednio na szynie TH35, a wymiary modułowe ułatwiają kompaktową zabudowę.
