Blok różnicowoprądowy | 5SM2642-6 Siemens

Alternatywny kod produktu: 5SM26426

Opis i Kluczowe Cechy

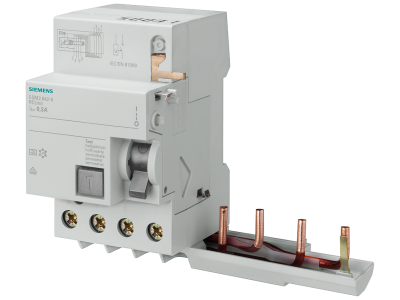

Blok różnicowoprądowy Siemens o symbolu 5SM2642-6 to element aparatury modułowej przeznaczony do zabudowy w rozdzielnicach na szynie TH35. Stanowi kompletne zabezpieczenie różnicowoprądowe, wykrywające nawet niewielkie upływy prądu i odłączające obwód w ułamku sekundy. Dzięki kompaktowej konstrukcji doskonale współpracuje z dedykowanymi wyłącznikami nadprądowymi, tworząc zintegrowany zestaw ochronny.

• Ochrona różnicowa: Wykrywa prądy różnicowe i gwarantuje szybkie wyłączenie zasilania, minimalizując ryzyko porażenia prądem elektrycznym.
• Kompatybilność z wyłącznikami nadprądowymi: Zaprojektowany do bezpośredniego łączenia z aparatami serii 5SM, co umożliwia budowanie kompaktowych układów ochrony przeciążeniowej i różnicowej.
• Montaż na szynie TH35: Standardowe mocowanie w rozdzielnicach zapewnia szybki i pewny montaż bez użycia narzędzi.
• Solidna konstrukcja Siemens: Produkcja zgodna z rygorystycznymi standardami jakości niemieckiego producenta, gwarantująca długą żywotność i niezawodność w eksploatacji.
• Łatwa identyfikacja stanu: Przezroczysta obudowa (jeśli występuje) – w zależności od wariantu, ale w przypadku tego modelu szczegółowe oznaczenia znajdują się na obudowie.

Zgodność z Normami

Blok różnicowoprądowy został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Konkretne numery norm oraz deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Blok różnicowoprądowy 5SM2642-6 Siemens znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa ochrona przed porażeniem prądem elektrycznym w instalacjach niskiego napięcia.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia w strefach mokrych (łazienki, kuchnie, pomieszczenia gospodarcze).
• Instalacje przemysłowe i biurowe wymagające szybkiego wyłączania przy wystąpieniu prądów różnicowych.
• Rozdzielnice w obiektach użyteczności publicznej (szkoły, szpitale, hotele) jako element ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku różnicowoprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i specyfikacją producenta. Momenty dokręcania zacisków oraz dopuszczalne rodzaje przewodów (sztywne/ giętkie) podane są w karcie katalogowej – należy ich bezwzględnie przestrzegać. Po montażu sprawdzić poprawność działania za pomocą przycisku TEST.

FAQ

• Czy blok różnicowoprądowy 5SM2642-6 wymaga zewnętrznego źródła napięcia? Nie, blok jest urządzeniem pasywnym – nie potrzebuje dodatkowego zasilania. Działa na zasadzie transformatora Ferrantiego, wykrywającego różnicę prądów w przewodach fazowym i neutralnym.
• Jaki jest stopień ochrony tego bloku? Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20 od strony czołowej. Szczegółowe dane dla konkretnego modelu zawiera dokumentacja producenta.
• Czy blok można stosować w obwodach trójfazowych? Tak, bloki różnicowoprądowe są dostępne w wersjach 4-biegunowych (3 fazy + N). Należy jednak sprawdzić, czy konkretny symbol 5SM2642-6 odpowiada wersji trójfazowej lub jednofazowej – informację tę podaje karta katalogowa.
