Blok różnicowo-prądowy VIGI IC60 25A 30mA A 3P, Acti 9 | A9W21325 Schneider Electric

Opis i Kluczowe Cechy

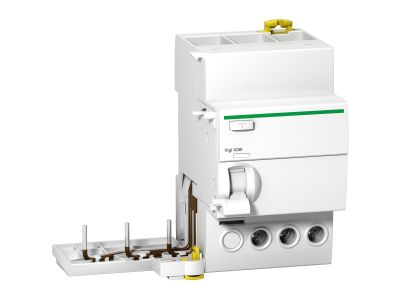

Blok różnicowo-prądowy VIGI IC60 (symbol A9W21325) firmy Schneider Electric z rodziny Acti 9 przeznaczony jest do ochrony przeciwporażeniowej w trójfazowych obwodach końcowego rozdziału energii. Urządzenie o prądzie znamionowym 25 A i prądzie różnicowym 30 mA (typ A, 3 bieguny) zapewnia szybkie wyłączenie przy wykryciu prądu upływu, minimalizując ryzyko porażenia w instalacjach budynków przemysłowych i powszechnych.

• Prąd znamionowy 25 A, prąd różnicowy 30 mA: bezpieczna praca w obwodach o znacznym obciążeniu z zachowaniem czułości na małe prądy upływu, co chroni ludzi i mienie.
• Typ A (wykrywanie prądu przemiennego i pulsującego stałego): odpowiedni do obwodów z odbiornikami elektronicznymi, falownikami i urządzeniami z prostownikami, gdzie występują zniekształcone prądy upływu.
• Funkcje VisiSafe i VisiTrip: wizualny wskaźnik stanu styków (VisiSafe) zwiększa bezpieczeństwo podczas prac serwisowych, a sygnalizacja zadziałania (VisiTrip) ułatwia szybką identyfikację przepiętego obwodu.
• Osłony zacisków z stopniem ochrony IP20B: ergonomiczne i bezpieczne osłony zapobiegają przypadkowemu dotknięciu elementów pod napięciem podczas montażu i eksploatacji.
• Zwiększony docisk zacisków (dwukrotnie większy niż w standardowych rozwiązaniach): zapewnia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania w warunkach wibracji lub obciążeń termicznych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (dyrektywy niskonapięciowa i kompatybilności elektromagnetycznej). Posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Konstrukcja oparta na standardach DIN gwarantuje kompatybilność z rozdzielnicami modułowymi.

Zastosowanie

Blok różnicowo-prądowy VIGI IC60 znajduje zastosowanie w końcowym rozdziału energii w budownictwie przemysłowym i mieszkaniowym, wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa. Dzięki typowi A i solidnej konstrukcji sprawdza się w szczególności w:

• Obwodach końcowych w rozdzielnicach niskiego napięcia (budynki mieszkalne, biurowe, handlowe).
• Zabezpieczeniu obwodów silnikowych (trójfazowe napędy, pompy, wentylatory).
• Instalacjach w środowiskach zanieczyszczonych (pylenie, wilgoć okresowa), gdzie osłony IP20B zwiększają trwałość.
• Obwodach prądu stałego (instalacje fotowoltaiczne, systemy awaryjnego zasilania DC).

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) przy bezwzględnie odłączonym napięciu. Blok przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie zaleceń może prowadzić do przegrzania lub uszkodzenia izolacji. Przed rozpoczęciem prac upewnij się, że obwód jest wyłączony spod napięcia.

FAQ

• Czy blok VIGI IC60 posiada sygnalizację zadziałania? Tak, wyposażony jest w funkcję VisiTrip, która wizualnie wskazuje zadziałanie wyłącznika różnicowoprądowego (przepięcie obwodu). Dzięki temu można szybko zlokalizować uszkodzoną linię bez konieczności demontażu osłon.
• Jaki jest stopień ochrony zacisków? Osłony zacisków zapewniają stopień ochrony IP20B, co oznacza ochronę przed dotykiem palców i dostępem do elementów pod napięciem po stronie przyłączeniowej – zwiększa to bezpieczeństwo podczas montażu i obsługi.
• Czy można go stosować w obwodach prądu stałego? Tak, zgodnie z danymi producenta blok VIGI IC60 nadaje się do zabezpieczania obwodów prądu stałego (np. w instalacjach fotowoltaicznych lub systemach DC). Należy jednak pamiętać o zachowaniu właściwej polaryzacji i parametrach znamionowych.
