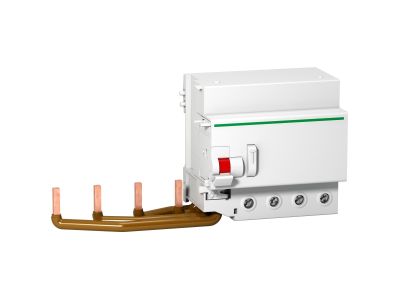

Blok różnicowo-prądowy VIGI IC120 125A 300mA typ SI 4P, Acti 9 | A9N18598 Schneider Electric

Opis i Kluczowe Cechy

Blok różnicowo-prądowy VIGI IC120 o numerze katalogowym A9N18598 to zaawansowany modułowy element systemu Acti9 od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane z myślą o pracy w najbardziej wymagających instalacjach przemysłowych i komercyjnych, gdzie prąd znamionowy osiąga wartość do 125 A. Jako moduł 4-biegunowy (4P), zapewnia pełną ochronę wszystkich faz w układach trójfazowych. Kluczowym wyróżnikiem tego modelu jest klasa ochrony typu A-SI (Super Immunized), która gwarantuje najwyższy poziom ciągłości zasilania dzięki zwiększonej odporności na zakłócenia elektryczne, harmoniczne oraz trudne warunki środowiskowe, w tym zanieczyszczenia chemiczne i korozyjne.

• Prąd znamionowy 125 A: Pozwala na zabezpieczanie obwodów o dużym obciążeniu, typowych dla rozdzielnic głównych i podrozdzielnic.
• Czułość 300 mA: Zapewnia skuteczną ochronę przeciwpożarową oraz ochronę przed kontaktem pośrednim.
• Technologia niezależna od napięcia: Mechanizm wyzwalający działa poprawnie nawet przy spadku napięcia sieciowego, co podnosi poziom bezpieczeństwa.
• Wytrzymałość elektryczna: Urządzenie zostało przetestowane na 20 000 cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną eksploatację.
• Parametry izolacji: Znamionowe napięcie izolacji (Ui) wynosi 500 V AC, a napięcie udarowe wytrzymywane (Uimp) to 6 kV, co świadczy o wysokiej odporności na przepięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą EN 61009, co potwierdza jego status jako niezawodnego wyłącznika różnicowoprądowego z członem nadprądowym. Urządzenie spełnia wymagania dla 3. stopnia zanieczyszczenia środowiska, co oznacza, że może być bezpiecznie stosowane w środowiskach przemysłowych, gdzie występują przewodzące zanieczyszczenia. Stopień ochrony obudowy IP20 (zwiększany do IP40 po zamontowaniu w odpowiedniej rozdzielnicy) gwarantuje bezpieczeństwo obsługi i odporność na dostęp do części pod napięciem.

Zastosowanie

Blok VIGI IC120 typ SI jest dedykowany do miejsc, w których standardowe zabezpieczenia różnicowoprądowe mogłyby powodować niepożądane wyzwolenia. Idealnie sprawdza się w:

• Instalacjach z dużą ilością odbiorników nieliniowych, takich jak falowniki, zasilacze UPS czy oświetlenie LED.
• Środowiskach o dużej wilgotności lub atmosferze korozyjnej (np. oczyszczalnie ścieków, przemysł spożywczy).
• Budynkach użyteczności publicznej i obiektach infrastrukturalnych, gdzie priorytetem jest ciągłość pracy systemów krytycznych.
• Zabezpieczaniu kabli przed skutkami przeciążeń i zwarć w połączeniu z odpowiednim wyłącznikiem nadprądowym serii C120.

Wskazówki Montażowe

Montaż bloku VIGI IC120 powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN o szerokości 35 mm. Szerokość modułowa wynosi 10 odstępów po 9 mm (łącznie 198 mm szerokości całkowitej). Dzięki kompaktowym wymiarom (wysokość 95 mm, głębokość 73 mm) blok łatwo integruje się z aparaturą modułową Acti9. Podczas instalacji należy zwrócić uwagę na temperaturę otoczenia – urządzenie pracuje optymalnie w zakresie od -25°C do 60°C. Należy zapewnić odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków przy prądzie 125 A.

FAQ

• Co oznacza typ SI w tym urządzeniu? Typ SI (Super Immunized) to technologia zapewniająca odporność na przypadkowe wyzwolenia spowodowane zakłóceniami w sieci, takimi jak wyładowania atmosferyczne czy prądy upływu o wysokiej częstotliwości.
• Czy ten blok może pracować samodzielnie? Blok VIGI IC120 jest dodatkowym urządzeniem różnicowoprądowym i musi być zestawiony z kompatybilnym wyłącznikiem nadprądowym serii C120, aby tworzyć pełne zabezpieczenie.
• Jaka jest czułość tego urządzenia? Czułość wynosi 300 mA, co klasyfikuje ten produkt głównie jako zabezpieczenie przeciwpożarowe oraz ochronę przed dotykiem pośrednim w układach TT i TN.
• Czy urządzenie jest odporne na niskie temperatury? Tak, blok VIGI IC120 może pracować w temperaturze do -25°C, co pozwala na jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.
