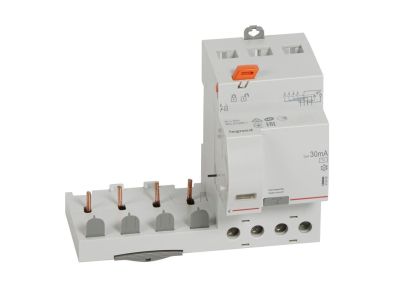

Blok różnicowo-prądowy PR 304 4P 40A 30mA typ AC serii DX3 | 410499 Legrand

Opis i Kluczowe Cechy

Blok różnicowo-prądowy PR 304 (symbol 410499) z serii DX3 to czterobiegunowy moduł ochrony różnicowej typu AC o znamionowym prądzie różnicowym 30 mA i prądzie znamionowym 40 A. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii DX3, tworzy kompaktowy zestaw zabezpieczający przed porażeniem prądem. Szerokość 3 modułów (52,5 mm) umożliwia instalację w rozdzielnicach modułowych na szynie TH35.

• Znamionowy prąd różnicowy 30 mA: zapewnia skuteczną ochronę przeciwporażeniową w typowych instalacjach niskiego napięcia, minimalizując ryzyko wystąpienia groźnych prądów upływowych.
• Typ AC – wykrywanie prądów sinusoidalnych przemiennych: przeznaczony do obwodów, w których występują wyłącznie prądy różnicowe o przebiegu sinusoidalnym (np. w klasycznych instalacjach oświetleniowych, gniazd wtyczkowych).
• Napięcie znamionowe 400 V ~ (4-biegunowy): dedykowany do sieci trójfazowych (3L+N), umożliwia ochronę wszystkich przewodów fazowych oraz neutralnego w jednym module.
• Montaż z prawej strony wyłącznika nadprądowego DX3: bezpośrednie połączenie mechaniczne i elektryczne z wyłącznikiem nadprądowym, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Szerokość 3 moduły (52,5 mm): kompaktowa budowa pozwala na łatwą integrację w standardowych rozdzielnicach z szyną TH35.

Zgodność z Normami

Blok różnicowo-prądowy PR 304 jest zgodny z normą EN 61009-1, która określa wymagania dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym (w zastosowaniu jako moduł współpracujący z wyłącznikiem nadprądowym). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Blok różnicowo-prądowy PR 304 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych, w których wymagana jest ochrona różnicowa prądów typu AC. Dzięki współpracy z wyłącznikami nadprądowymi DX3 umożliwia stworzenie kompletnego zabezpieczenia przeciążeniowego, zwarciowego i przeciwporażeniowego w jednym zestawie modułowym.

• Ochrona obwodów gniazd wtyczkowych w strefach ogólnego przeznaczenia (np. pokoje, korytarze, biura).
• Zabezpieczenie linii oświetleniowych z lampami fluorescencyjnymi, LED lub żarowymi, gdzie nie występują impulsowe prądy stałe.
• Tworzenie rozdzielnic głównych i podrozdzielnic w systemach TN-S/TN-C-S – moduł montowany bezpośrednio przy wyłączniku nadprądowym zapewnia czytelne i uporządkowane okablowanie.
• Modernizacja istniejących instalacji – dodanie ochrony różnicowej bez konieczności wymiany całego wyłącznika (w przypadku zastosowania dedykowanego wyłącznika nadprądowego DX3).

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego PR 304 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone. Urządzenie montuje się na szynie TH35 (DIN) z prawej strony wyłącznika nadprądowego serii DX3, który ma szerokość 1 modułu na biegun. Połączenia elektryczne wykonaj zgodnie z dokumentacją techniczną producenta – przekrój przewodów dobierz do prądu znamionowego 40 A. Momenty dokręcania zacisków stosuj według wartości podanych w karcie katalogowej wyłącznika nadprądowego DX3. Nie przekraczaj dopuszczalnych obciążeń – blok różnicowo-prądowy nie jest urządzeniem samodzielnym i wymaga współpracy z odpowiednim wyłącznikiem nadprądowym.

FAQ

• Czy blok różnicowo-prądowy PR 304 może pracować samodzielnie? Nie – jest to moduł różnicowy przeznaczony do montażu z wyłącznikiem nadprądowym serii DX3. Działa jako integralne zabezpieczenie różnicowe, ale zabezpieczenie przeciążeniowe i zwarciowe zapewnia wyłącznik nadprądowy.
• Jaki typ prądu różnicowego wykrywa ten model? Wykrywa prądy różnicowe o przebiegu sinusoidalnym przemiennym (typ AC). Nie nadaje się do obwodów, w których występują pulsujące prądy stałe (w takich przypadkach wymagany jest typ A).
• Jaka jest szerokość bloku i czy pasuje do standardowej rozdzielnicy? Blok ma szerokość 3 modułów (52,5 mm) i montowany jest na szynie TH35. Pasuje do wszystkich typowych rozdzielnic modułowych oraz do współpracy z wyłącznikami nadprądowymi DX3 o szerokości 1 modułu na biegun.
