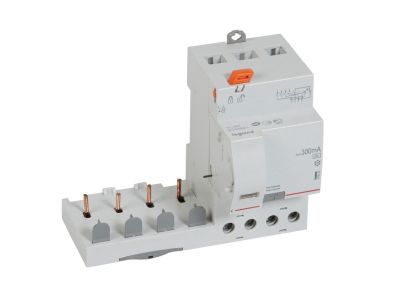

Blok różnicowo-prądowy PR 304 4P 40A 300mA typ A serii DX3 | 410528 Legrand

Opis i Kluczowe Cechy

Blok różnicowo-prądowy PR 304 4P (symbol 410528) to czterobiegunowe urządzenie ochronne serii DX3 o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA typu A. Dzięki szerokości 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a współpraca z wyłącznikami nadprądowymi DX3 zapewnia kompleksową ochronę obwodu.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub gospodarstwach domowych z dużym zapotrzebowaniem mocy.
• Znamionowy prąd różnicowy 300 mA: zapewnia selektywność i ochronę przeciwporażeniową w obwodach, gdzie wymagany jest wyższy prąd zadziałania (np. w sieciach o dużych pojemnościach pasożytniczych).
• Typ A: wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe – niezbędne w instalacjach z falownikami, ładowarkami czy nowoczesnym sprzętem elektronicznym.
• Szerokość 3 modułów (17,5 mm każdy): kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.
• Przeznaczony do montażu z prawej strony wyłącznika nadprądowego serii DX3: tworzy zintegrowany układ ochrony różnicowo-nadprądowej bez zwiększania liczby modułów w rozdzielnicy.

Zgodność z Normami

Blok różnicowo-prądowy PR 304 spełnia wymagania normy EN 61009-1, co potwierdza jego niezawodność i bezpieczeństwo w standardowych instalacjach niskiego napięcia. Posiada certyfikację CE, gwarantującą zgodność z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Blok różnicowo-prądowy PR 304 4P typu A znajduje zastosowanie w instalacjach wymagających ochrony przed porażeniem prądem elektrycznym oraz detekcji prądów różnicowych, w szczególności tam, gdzie występują odbiorniki generujące prądy pulsujące stałe.

• Ochrona obwodów z zasilaczami impulsowymi, falownikami i przekształtnikami w automatyce budynkowej i przemysłowej.
• Dodatkowa ochrona przeciwporażeniowa w instalacjach oświetleniowych LED lub sprzęcie AGD z układami elektronicznymi.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach obiektów użyteczności publicznej i przemysłowych, gdzie wymagana jest wysoka ciągłość zasilania.
• Tworzenie zestawów ochronnych w połączeniu z wyłącznikami nadprądowymi serii DX3 w systemie modułowym.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego PR 304 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy, z prawej strony wyłącznika nadprądowego serii DX3 o szerokości 1 moduł/biegun. Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed załączeniem napięcia sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Jaki jest prąd znamionowy i różnicowy tego bloku? Prąd znamionowy wynosi 40 A, a znamionowy prąd różnicowy to 300 mA. Jest to czterobiegunowe urządzenie typu A przeznaczone do napięcia 400 V~.
• Czy blok PR304 wykrywa prądy pulsujące stałe? Tak, jako urządzenie typu A zapewnia detekcję zarówno sinusoidalnych prądów przemiennych, jak i pulsujących prądów stałych, co jest kluczowe w obwodach z elektroniką.
• Z jakimi wyłącznikami nadprądowym współpracuje ten blok? Jest przeznaczony do montażu z prawej strony wyłączników nadprądowych serii DX3 o szerokości 1 moduł/biegun. Tworzy z nimi kompaktowy układ ochronny bez zwiększania liczby modułów.
