Blok różnicowo-prądowy PR 302 2P 63A 30mA typ A serii DX3 | 410429 Legrand

Opis i Kluczowe Cechy

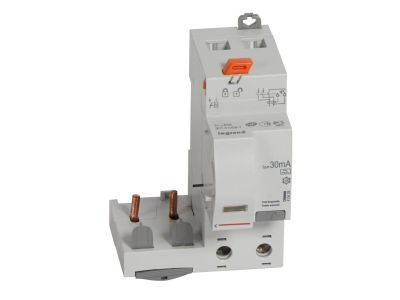

Blok różnicowo-prądowy PR 302 (symbol 410429) serii DX3 to dwubiegunowy moduł o prądzie znamionowym 63 A i czułości 30 mA typu A, przeznaczony do montażu obok wyłączników nadprądowych tej samej serii. Szerokość 2 modułów (17,5 mm każdy) pozwala na oszczędne zagospodarowanie szafy rozdzielczej. Zastosowanie typu A oznacza wykrywanie zarówno prądów sinusoidalnych przemiennych, jak i pulsujących stałych, co zapewnia ochronę w nowoczesnych obwodach z urządzeniami elektronicznymi.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach mieszkaniowych lub małych obiektach komercyjnych.
• Znamionowy prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową przy dotyku bezpośrednim, spełniając wymogi ochrony uzupełniającej w układach TN-S i TT.
• Typ A (wg EN 61009-1): wykrywa prądy sinusoidalne przemienne oraz pulsujące stałe – niezbędne w obwodach z zasilaczami impulsowymi, falownikami czy ładowarkami.
• Szerokość 2 modułów (35 mm): kompaktowa budowa ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, szczególnie przy wykonywaniu zestawów łączonych (RCCB+MCB).
• Montować z wyłącznikami nadprądowymi DX3: dedykowana współpraca z wyłącznikami serii DX3 o szerokości 1 moduł/biegun – gwarantuje niezawodne połączenie mechaniczne i elektryczne bez dodatkowych zacisków.

Zgodność z Normami

Blok różnicowo-prądowy PR 302 spełnia wymagania normy EN 61009-1, co potwierdza jego bezpieczeństwo i parametry ochronne. Posiada certyfikat CE, dopuszczający go do obrotu na rynku europejskim.

Zastosowanie

Blok PR 302 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed porażeniem prądem elektrycznym w obwodach o dużym prądzie znamionowym, a w obwodzie występują odbiorniki generujące prądy pulsujące stałe.

• Sterowanie i zabezpieczanie obwodów gniazd wtyczkowych w instalacjach domowych oraz biurowych.
• Ochrona linii zasilających urządzenia wyposażone w układy prostownicze – komputery, ładowarki, oświetlenie LED z reduktorami.
• Budowa zespołów łączonych RCCB+MCB w rozdzielnicach głównych i podrozdzielnicach – montaż po prawej stronie wyłącznika nadprądowego DX3.
• Instalacje przemysłowe o podwyższonych wymaganiach ochronnych, np. w obwodach maszyn z przemiennikami częstotliwości.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Blok PR 302 mocuje się na szynie TH35 (DIN) z prawej strony dedykowanego wyłącznika nadprądowego serii DX3 o szerokości 1 moduł/biegun. Należy dokręcić zaciski z momentem zgodnym z dokumentacją producenta (typowe wartości dla przekrojów: 1,5–25 mm²). Przekrój przewodów dostosować do obciążenia i wymagań norm – pamiętając o zachowaniu ciągłości przewodu ochronnego PE.

FAQ

• Czy ten blok różnicowo-prądowy ma podświetlenie LED? Nie, PR 302 nie posiada żadnego wskaźnika optycznego. Informacja o zadziałaniu widoczna jest jedynie po mechanicznym przemieszczeniu dźwigni (wypadnięcie przycisku testowego).
• Jaki jest stopień ochrony IP tego urządzenia? W udostępnionych danych nie podano stopnia IP. W przypadku aparatury modułowej do rozdzielnic wewnętrznych typowa jest ochrona IP20 – montaż w obudowie zapewniającej odpowiednią szczelność.
• Jak działa tryb pracy styku – czy jest to wyłącznik nadprądowo-różnicowy, czy tylko przekaźnik różnicowo-prądowy? Jest to wyłącznie blok różnicowo-prądowy (RCCB) – nie posiada zabezpieczenia nadprądowego. Wymaga połączenia szeregowego z wyłącznikiem nadprądowym (MCB) w celu ochrony przed zwarciem i przeciążeniem.
