Blok różnicowo-prądowy PR 302 2P 40A 300mA typ A | 410431 Legrand

Opis i Kluczowe Cechy

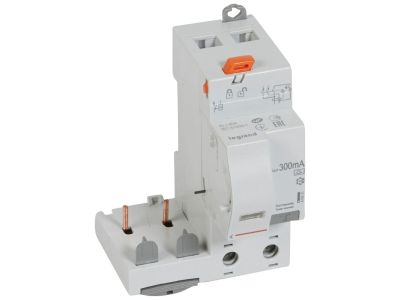

Blok różnicowo-prądowy PR 302 (symbol 410431) to dwubiegunowe urządzenie ochronne typu A o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 300 mA. Przeznaczony do montażu na szynie TH35 z prawej strony wyłączników nadprądowych serii DX3. Szerokość 2 modułów pozwala na oszczędność miejsca w rozdzielnicy, a wysoka skuteczność detekcji prądów pulsujących stałych zwiększa bezpieczeństwo w nowoczesnych instalacjach.

• Prąd znamionowy 40 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Znamionowy prąd różnicowy 300 mA: skuteczna ochrona przeciwporażeniowa w sieciach o podwyższonej rezystancji uziemienia, idealna do obwodów siłowych i oświetleniowych.
• Typ A: wykrywa zarówno prądy różnicowe sinusoidalne przemienne, jak i pulsujące stałe (np. z prostowników, falowników), co jest niezbędne w nowoczesnych instalacjach z elektroniką.
• Szerokość 2 modułów (2 x 18 mm): kompaktowa budowa pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy modułowej.
• Montaż z prawej strony wyłącznika nadprądowego DX3: dedykowane połączenie mechaniczne i elektryczne gwarantuje pewną współpracę i zgodność z serią DX3.

Zgodność z Normami

Blok różnicowo-prądowy PR 302 jest zgodny z normą EN 61009-1. Przeznaczony do współpracy z wyłącznikami nadprądowymi serii DX3, które spełniają wymagania odpowiednich norm dla wyłączników instalacyjnych.

Zastosowanie

Blok PR 302 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i lekkiego przemysłu, gdzie wymagana jest ochrona różnicowa typu A. Dzięki parametrom 40 A / 300 mA nadaje się do obwodów o większym zapotrzebowaniu mocy.

• Ochrona obwodów gniazd wtyczkowych i odbiorników stałych w domach jednorodzinnych i mieszkaniach.
• Zabezpieczenie obwodów siłowych w małych warsztatach, serwerowniach i pomieszczeniach technicznych.
• Współpraca z wyłącznikami nadprądowymi DX3 w rozdzielnicach modułowych, umożliwiając selektywną ochronę linii.
• Stosowanie w obwodach zasilających urządzenia z prostownikami i przekształtnikami (np. pompy ciepła, ładowarki EV), gdzie występują prądy pulsujące stałe.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego PR 302 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od instalacji. Urządzenie należy zamontować na szynie TH35 (DIN) z prawej strony wyłącznika nadprądowego DX3 o szerokości 1 moduł/biegun. Połączenia przewodów wykonać zgodnie z dokumentacją producenta – przekrój przewodów dobrać do prądu znamionowego 40 A. Przed ponownym załączeniem napięcia sprawdzić poprawność połączeń i zadziałanie bloku różnicowego.

FAQ

• Czy blok PR 302 może być stosowany z wyłącznikami nadprądowymi innych producentów? Produkt jest dedykowany do serii DX3 – tylko z tą serią gwarantowane jest prawidłowe połączenie mechaniczne i elektryczne. Stosowanie z innymi wyłącznikami może skutkować nieprawidłowym działaniem lub utratą zgodności z normą.
• Jaki stopień ochrony IP ma blok PR 302? Jako aparatura modułowa montowana wewnątrz rozdzielnicy, blok posiada zazwyczaj stopień ochrony IP20 (ochrona przed dotknięciem i ciałami stałymi >12 mm). Dokładny stopień ochrony należy sprawdzić w dokumentacji technicznej producenta.
• Czy prąd różnicowy 300 mA jest odpowiedni do ochrony przeciwporażeniowej w obwodach gniazd? W obwodach gniazd powszechnie stosuje się wyższe czułości (30 mA). Blok PR 302 z IΔn = 300 mA przeznaczony jest głównie do ochrony przeciwpożarowej oraz w obwodach, gdzie stosowanie 30 mA prowadziłoby do niepożądanych wyłączeń (np. długie linie, kable o dużej pojemności). Zawsze należy projektować ochronę zgodnie z obowiązującymi przepisami (np. normą PN-IEC 60364).
