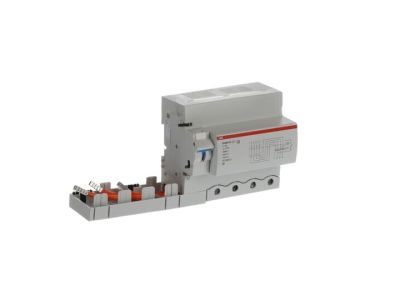

Blok różnicowo-prądowy DDA804AC-63/0,03, 63A 4P 30mA AC, pro M compact | 2CSB804001R1630 ABB

Alternatywny kod produktu: 2CSB804001R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA804AC-63/0,03 (symbol 2CSB804001R1630) to 4-biegunowe urządzenie ochronne z wyzwalaczem AC, przeznaczone do współpracy z wyłącznikami nadprądowymi serii S800. Zapewnia ochronę przeciwporażeniową przy zwarciach doziemnych oraz zabezpiecza instalację przed skutkami zwarć łukowych. Prąd znamionowy 63A i próg czułości 30mA gwarantują skuteczną ochronę dla obwodów trójfazowych.

• Prąd znamionowy 63A: Kompatybilny z wyłącznikami nadprądowymi serii S800 do 63A, zapewnia ochronę dla obwodów o dużym obciążeniu.
• Próg czułości 30mA AC: Szybkie wykrywanie prądów upływowych doziemnych, minimalizujące ryzyko porażenia prądem elektrycznym.
• Wyzwalacz AC: Reaguje na prądy różnicowe o charakterze sinusoidalnym, standardowe dla większości instalacji domowych i przemysłowych.
• 4-biegunowa konstrukcja: Przeznaczony do obwodów trójfazowych z neutralnym, zapewnia kompleksową ochronę w instalacjach przemysłowych.
• Współpraca z serią S800: Możliwość montażu bezpośrednio na szynie DIN z wyłącznikami nadprądowymi, ułatwiająca integrację w rozdzielnicy.

Zgodność z Normami

Blok DDA804AC-63/0,03 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada certyfikat CE i jest zaprojektowany zgodnie z wymaganiami dotyczącymi ochrony przeciwporażeniowej.

Zastosowanie

Blok różnicowo-prądowy znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Współpraca z wyłącznikami nadprądowymi serii S800 w rozdzielnicach elektrycznych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o dużym poborze mocy.
• Stosowanie w systemach, gdzie wymagana jest selektywna ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż bloku należy wykonywać wyłącznie w stanie beznapięciowym przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie DIN w rozdzielnicy elektrycznej, z zachowaniem odpowiedniego odstępu od innych elementów. Przewody neutralny i fazowe należy wprowadzić zgodnie z oznaczeniami na obudowie. Po montażu przeprowadzić test działania przycisku TEST, który powinien spowodować zadziałanie bloku i odłączenie zasilania. Regularnie sprawdzać działanie przycisku TEST oraz stan połączeń.

FAQ

• Jaki jest typ wyzwalacza w tym bloku? Blok wyposażony jest w wyzwalacz AC, reagujący na prądy różnicowe o charakterze sinusoidalnym, standardowe dla instalacji przemysłowych i domowych.
• Czy blok współpracuje z innymi wyłącznikami nadprądowymi niż seria S800? Blok jest kompatybilny wyłącznie z wyłącznikami nadprądowymi serii S800 do 63A, zgodnie z zaleceniami producenta.
• Jak często należy przeprowadzać test działania bloku? Zaleca się przeprowadzanie testu przyciskiem TEST co 6 miesięcy lub zgodnie z wymaganiami normy PN-HD 60364-6.
