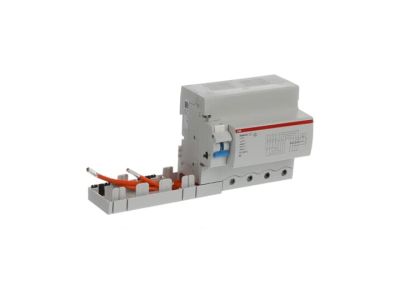

Blok różnicowo-prądowy DDA804 AC-63/0,3, 63A 4P 300mA AC, pro M compact | 2CSB804001R3630 ABB

Alternatywny kod produktu: 2CSB804001R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA804 (symbol 2CSB804001R3630) to urządzenie z serii RCD Block przeznaczone do ochrony ludzi i instalacji elektrycznych przed prądami zwarciowymi do ziemi. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S800 do 63A, zapewnia skuteczną ochronę przeciwporażeniową i przeciwpożarową. Współpracuje z blokami o charakterystyce AC i prądzie znamionowym 300mA.

• Prąd znamionowy 63A: Zapewnia ochronę w instalacjach o maksymalnym obciążeniu do 63A, zgodnie z parametrami wyłącznika nadprądowego.
• 4 bieguny (4P): Przeznaczony do instalacji trójfazowych z neutralnym, obejmuje wszystkie przewody fazowe i neutralny w ochronie.
• Czułość 300mA AC: Wysoka czułość wykrywania prądów upływowych, skuteczna ochrona przeciwporażeniowa i przeciwpożarowa w instalacjach przemysłowych i budynkowych.
• Współpraca z wyłącznikami S800: Kompatybilny z serią wyłączników nadprądowych S800 do 63A, co ułatwia projektowanie i montaż instalacji elektrycznych.
• Dedykowany do serii RCD Block: Rozszerza funkcjonalność wyłączników nadprądowych o ochronę różnicowoprądową, zwiększając bezpieczeństwo użytkowania.

Zgodność z Normami

Blok różnicowo-prądowy DDA804 spełnia wymogi normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami w zakresie ochrony przeciwporażeniowej.

Zastosowanie

Blok różnicowo-prądowy DDA804 znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje przemysłowe i budynkowe, w których wymagana jest ochrona 300mA ze względu na ryzyko pożarowe.
• Układy zasilania trójfazowego z neutralnym, gdzie konieczna jest ochrona wszystkich przewodów fazowych i neutralnego.
• Współpraca z wyłącznikami nadprądowymi serii S800 w szafach rozdzielczych i tablicach elektrycznych.
• Instalacje wymagające selektywnej ochrony przeciwporażeniowej, np. w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich zasad bezpieczeństwa. Blok mocuje się bezpośrednio do szyny DIN w szafie rozdzielczej obok wyłącznika nadprądowego serii S800. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Połączenia wykonywać zgodnie z oznaczeniami na blokach i dokumentacją techniczną. Po montażu przeprowadzić test przyciskiem "TEST" w celu weryfikacji poprawności działania ochrony różnicowoprądowej.

FAQ

• Czy blok DDA804 współpracuje z innymi wyłącznikami niż S800? Blok został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 63A. Dla innych serii konieczna jest weryfikacja kompatybilności.
• Jakie jest przeznaczenie charakterystyki AC? Charakterystyka AC oznacza, że blok wykrywa prądy upływowe o przebiegu sinusoidalnym, typowe dla instalacji zasilanych prądem przemiennym.
• Czy blok zapewnia ochronę w układzie trójfazowym? Tak, dzięki 4 biegunom (4P) chroni wszystkie przewody fazowe oraz neutralny w instalacjach trójfazowych.
