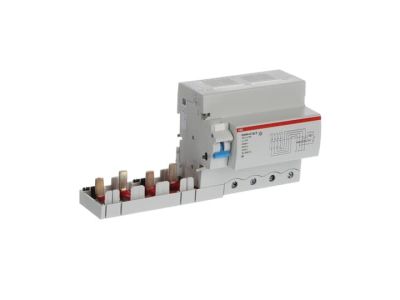

Blok różnicowo-prądowy DDA804 A S-100/0,5, 100A 4P 500mA AS, pro M compact | 2CSB804201R4000 ABB

Alternatywny kod produktu: 2CSB804201R4000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA804 A S-100/0,5 (symbol 2CSB804201R4000) to zaawansowane urządzenie z serii RCD Block, zapewniające ochronę przeciwporażeniową oraz przeciwpożarową w instalacjach elektrycznych. Przeznaczony do wykrywania prądów upływowych do ziemi z możliwością selektywnego opóźnienia wyzwolenia, co zwiększa niezawodność zabezpieczeń w rozbudowanych systemach elektroenergetycznych.

• Prąd znamionowy 100A: Możliwe zabezpieczenie obwodów o wysokim obciążeniu przy zachowaniu wysokiej czułości na prądy upływowe.
• Cztery bieguny (4P): Przeznaczony do zabezpieczenia obwodów trójfazowych z neutralnym, zapewniając kompleksową ochronę w układach 3~400V.
• Próg wyzwolenia 500mA (typ AS): Selekcja prądów upływowych z opóźnieniem – idealny do współpracy z innymi urządzeniami różnicowoprądowymi w celu uzyskania selektywności zabezpieczeń.
• Seria pro M compact: Kompaktowa budowa ułatwia montaż w szafach rozdzielczych, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności.
• Ochrona przeciwporażeniowa i przeciwpożarowa: Zapobiega porażeniom prądem elektrycznym oraz minimalizuje ryzyko zaprószenia pożaru spowodowanego prądami upływowymi.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada deklarację zgodności CE oraz jest zgodne z normami VDE, IEC i EN dotyczącymi wyłączników różnicowoprądowych.

Zastosowanie

Blok różnicowo-prądowy DDA804 znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń, szczególnie w obiektach przemysłowych, budynkach użyteczności publicznej oraz rozbudowanych systemach elektroenergetycznych.

• Ochrona obwodów trójfazowych w rozdzielnicach głównych i podrozdzielnicach.
• Selektywne zabezpieczenie instalacji z wieloma stopniami ochrony różnicowoprądowej.
• Instalacje przemysłowe z wymaganiami dotyczącymi ciągłości zasilania przy zachowaniu ochrony przeciwporażeniowej.
• Systemy, w których wymagane jest opóźnienie wyzwolenia (typ AS) dla zapewnienia selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować w pionie na szynie DIN, zachowując odpowiednie odstępy od innych aparatów dla zapewnienia cyrkulacji powietrza. Przewody przyłączeniowe należy dobrać zgodnie z prądem znamionowym, stosując odpowiedni moment dokręcania (zgodnie z dokumentacją). Po montażu należy przeprowadzić test działania przyciskiem TEST oraz sprawdzić działanie układu przy użyciu odpowiedniego symulatora prądów upływowych.

FAQ

• Czy blok DDA804 można stosować w instalacjach domowych? Urządzenie przeznaczone jest głównie do zastosowań przemysłowych i obiektowych ze względu na próg wyzwolenia 500mA oraz możliwość selektywnego opóźnienia. W instalacjach domowych zaleca się stosowanie wyłączników różnicowoprądowych o niższym progu (np. 30mA).
• Jaki jest typ charakterystyki wyzwolenia (AS)? Typ AS oznacza selektywną charakterystykę z opóźnieniem wyzwolenia, co pozwala na współpracę z innymi urządzeniami różnicowoprądowymi w celu uzyskania selektywnego wyłączenia.
• Czy urządzenie wymaga dodatkowej ochrony przeciwprzepięciowej? Blok różnicowo-prądowy chroni przed prądami upływowymi, ale nie zapewnia ochrony przed przepięciami. W instalacjach narażonych na wyższe napięcia udarowe zaleca się stosowanie ochronników przeciwprzepięciowych.
