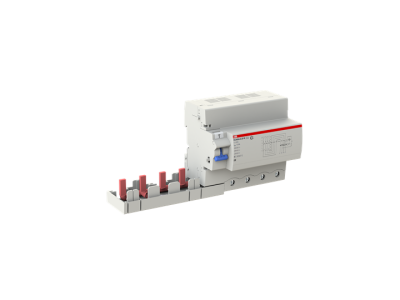

Blok różnicowo-prądowy DDA804 A-63/0,03AP-R, 63A 4P 30mA A, pro M compact | 2CSB804401R1630 ABB

Alternatywny kod produktu: 2CSB804401R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA804 A-63/0,03AP-R (symbol 2CSB804401R1630) to zaawansowane rozwiązanie z serii RCD Block DDA800, zapewniające ochronę przeciwporażeniową i przeciwpożarową w instalacjach elektrycznych. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 63A, oferuje kompromis między wysokim bezpieczeństwem a ciągłością zasilania dzięki odporności na niepożądane wyzwolenia.

• Prąd znamionowy 63A: Dobór dla obwodów o wysokim obciążeniu, zgodny z typowymi instalacjami przemysłowymi i budynkowymi.
• Czujność 30mA, typ A: Szybkie wykrywanie prądów różnicowych typu A (w tym prądów pulsujących DC), zapewniające skuteczną ochronę przed porażeniem.
• 4 bieguny (4P): Możliwość zastosowania w instalacjach trójfazowych z neutralnym, obejmując wszystkie przewody czynne.
• Kompaktowa konstrukcja pro M compact: Zmniejszone wymiary ułatwiają montaż w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
• Odporność na niepożądane wyzwolenia: Zapewnia ciągłość pracy nawet w trudnych warunkach, minimalizując ryzyko fałszywych wyzwoleń.

Zgodność z Normami

Blok różnicowo-prądowy spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z normami PN-EN 61008-1 i PN-EN 62423 dla wyłączników różnicowoprądowych. Możliwość stosowania w instalacjach zgodnych z IEC 60364.

Zastosowanie

Blok DDA804 A-63/0,03AP-R przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest wysoka ochrona przeciwporażeniowa przy zachowaniu kompaktowych wymiarów.

• Ochrona obwodów gniazd wtykowych w budynkach użyteczności publicznej i mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia wrażliwe na zakłócenia (np. serwerownie, laboratoria).
• Instalacje przemysłowe zasilające maszyny i urządzenia o wysokim poborze mocy.
• Współpraca z wyłącznikami nadprądowymi serii S800 do 63A w układach selektywnych.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zgodnie z oznaczeniami na obudowie. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Po montażu należy przeprowadzić test wyzwolenia przyciskiem „TEST” w celu potwierdzenia poprawności działania. Regularne przeglądy oraz testowanie parametrów ochronnych zalecane są zgodnie z obowiązującymi przepisami.

FAQ

• Jaki typ czułości ma blok DDA804? Blok posiada czułość 30mA i wykrywa prądy różnicowe typu A, co obejmuje zarówno prądy przemienne AC, jak i pulsujące DC.
• Czy blok można stosować z innymi seriami wyłączników? Tak, zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 63A, ale może być również stosowany z innymi kompatybilnymi urządzeniami.
• Jaki jest stopień ochrony IP bloku? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych, zamkniętych pomieszczeniach rozdzielnic.
