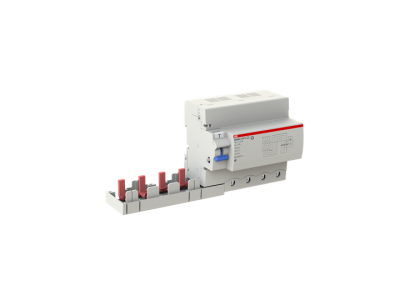

Blok różnicowo-prądowy DDA804 A-100/0,03 AP-R, 100A 4P 30mA A, pro M compact | 2CSB804401R1000 ABB

Alternatywny kod produktu: 2CSB804401R1000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA804 A-100/0,03 AP-R (symbol 2CSB804401R1000) to zaawansowane urządzenie zabezpieczające w serii RCD Block, przeznaczone do ochrony instalacji elektrycznych przed prądami zwarciowymi doziemnymi. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 100A, zapewnia optymalny kompromis między maksymalnym bezpieczeństwem a ciągłością pracy. Odporny na niepożądane wyzwolenia, gwarantuje niezawodną ochronę w instalacjach wymagających selektywności działania.

• Ochrona 4-polowa (4P): Zapewnia kompleksową ochronę wszystkich czterech przewodów (L1, L2, L3, N) w instalacjach trójfazowych z neutralnym.
• Prąd znamionowy 100A: Przeznaczony do instalacji o maksymalnym obciążeniu prądowym do 100A – idealny do zasilania rozdzielnic główych i podrozdzielnic.
• Prąd różnicowy 30mA (typ A): Szybka reakcja na zwarcia doziemne, chroniąc użytkowników przed porażeniem prądem w instalacjach ogólnego przeznaczenia (typ A wykrywa także prądy pulsujące).
• Odporność na niepożądane wyzwolenia (AP-R): Zmniejszona wrażliwość na zakłócenia elektromagnetyczne i nietypowe przebiegi prądowe, minimalizująca ryzyko przypadkowych wyłączeń.
• Zgodność z serią S800: Zaprojektowany do montażu z wyłącznikami nadprądowymi serii S800, tworząc kompleksowy system ochrony selektywnej w instalacjach niskiego napięcia.

Zgodność z Normami

Blok różnicowo-prądowy spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 61008-2-1, dotyczących ochrony przeciwporażeniowej i selektywności działania RCD. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami europejskimi.

Zastosowanie

Blok różnicowo-prądowy DDA804 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwporażeniowej i selektywności działania.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i użyteczności publicznej.
• Instalacje przemysłowe – zasilanie maszyn i urządzeń wymagających selektywnej ochrony przeciwporażeniowej.
• Współpraca z wyłącznikami nadprądowymi serii S800 w systemach ochrony selektywnej.
• Ochrona obwodów gniazd wtykowych w miejscach o podwyższonym ryzyku porażenia (np. budynki użyteczności publicznej, zakłady pracy).

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy montować na szynie DIN w rozdzielnicy elektrycznej, z dala od źródeł ciepła i w miejscach nie narażonych na bezpośrednie działanie wilgoci. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Blok należy połączyć z wyłącznikiem nadprądowym serii S800 za pomocą odpowiednich przewodów, zgodnie z zaleceniami producenta wyłącznika. Po montażu należy przeprowadzić test działania przyciskiem TEST i sprawdzić poprawność współpracy zabezpieczeń.

FAQ

• Czy blok DDA804 współpracuje z innymi seriami wyłączników nadprądowych? Produkt jest zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800. Zastosowanie z innymi seriami może wymagać dodatkowej weryfikacji parametrów współpracy.
• Jaki jest typ wyzwalania prądu różnicowego? Blok DDA804 posiada typ A, który reaguje na prądy zwarciowe przemienne (AC) oraz pulsujące (półfale), zapewniając ochronę w szerszym zakresie instalacji.
• Czy blok można stosować w instalacjach zasilanych napięciem stałym (DC)? Nie – blok DDA804 przeznaczony jest wyłącznie do instalacji prądu przemiennego (AC) i nie jest kompatybilny z systemami zasilanymi napięciem stałym.
