Blok różnicowo-prądowy DDA803 AC-63/0,3, 63A 3P 300mA AC, pro M compact | 2CSB803001R3630 ABB

Alternatywny kod produktu: 2CSB803001R3630

Opis i Kluczowe Cechy

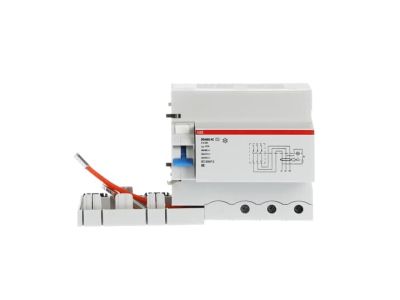

Blok różnicowo-prądowy DDA803 AC-63/0,3 (symbol 2CSB803001R3630) to kompaktowe urządzenie zabezpieczające przeznaczone do montażu z wyłącznikami nadprądowymi serii S800. Chroni przed prądami upływowymi do ziemi, minimalizując ryzyko porażenia prądem i uszkodzeń instalacji. Zaprojektowany do pracy z prądem znamionowym 63A w układzie 3-fazowym (3P) z czułością 300mA AC.

• Prąd znamionowy 63A: Kompatybilny z wyłącznikami S800 do 63A, zapewniający ochronę obwodów o wysokim poborze mocy.
• Czułość 300mA AC: Wykrywa prądy upływowe o wartości 300mA, skutecznie chroniąc przed zagrożeniami porażeniowymi w instalacjach przemysłowych i komercyjnych.
• Typ AC: Standardowe rozwiązanie dla instalacji, w których spodziewane są prądy upływowe o charakterze sinusoidalnym.
• Kompaktowa konstrukcja pro M compact: Umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni, zachowując pełną funkcjonalność.
• Zgodność z serią S800: Zapewnia pełną integrację z wyłącznikami nadprądowymi, tworząc kompleksowy system zabezpieczeń.

Zgodność z Normami

Blok różnicowo-prądowy spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 61009-1 dotyczących wyłączników różnicowoprądowych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Blok DDA803 przeznaczony jest do stosowania w instalacjach elektrycznych, gdzie wymagana jest ochrona przed prądami upływowymi w obwodach trójfazowych.

• Ochrona instalacji przemysłowych i komercyjnych przed prądami zwarciowymi do ziemi.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o wysokim poborze mocy.
• Montaż w rozdzielnicach budynków użyteczności publicznej (biura, szkoły, szpitale).
• Stosowanie w układach zasilających, gdzie wymagana jest selektywna ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, łącząc z wyłącznikiem nadprądowym serii S800. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Po montażu przeprowadzić test działania przyciskiem TEST. Upewnić się, że układ jest prawidłowo dobrany do parametrów instalacji.

FAQ

• Czy blok DDA803 nadaje się do instalacji domowych? Blok przeznaczony jest głównie do instalacji przemysłowych i komercyjnych ze względu na prąd znamionowy 63A i czułość 300mA. W instalacjach domowych zalecane są wyłączniki o niższych parametrach.
• Jaka jest różnica między typem AC a typem A? Typ AC wykrywa prądy upływowe o charakterze sinusoidalnym, natomiast typ A reaguje również na prądy pulsujące (np. zasilacze impulsowe).
• Czy blok wymaga dodatkowych zabezpieczeń? Tak – blok należy stosować w połączeniu z wyłącznikiem nadprądowym serii S800, który zapewnia ochronę przed przeciążeniem i zwarciem.
