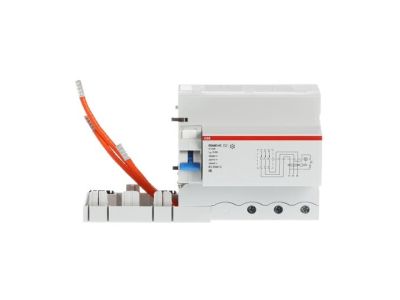

Blok różnicowo-prądowy DDA803 AC-63/0,03, 63A 3P 30mA AC, pro M compact | 2CSB803001R1630 ABB

Alternatywny kod produktu: 2CSB803001R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA803 AC-63/0,03 (symbol 2CSB803001R1630) to wysokiej klasy zabezpieczenie przeciwporażeniowe przeznaczone do montażu z wyłącznikami nadprądowymi serii S800. Zaprojektowany do pracy z prądem znamionowym 63A i czułością 30mA, zapewnia szybkie wyłączanie w przypadku zwarcia doziemnego, minimalizując ryzyko porażenia prądem. Kompaktowa konstrukcja serii pro M compact umożliwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 63A, kompatybilny z wyłącznikami serii S800.
• Czułość 30mA, typ AC: Standardowe rozwiązanie do ochrony przeciwporażeniowej w instalacjach domowych i przemysłowych – reaguje na prądy zwarciowe przemienne.
• Montaż z wyłącznikami S800: Precyzyjne dopasowanie do konstrukcji modułowej, ułatwiające instalację w rozdzielnicach.
• Seria pro M compact: Kompaktowe wymiary pozwalają na oszczędne wykorzystanie miejsca w szafie sterowniczej.
• Szybkie działanie: Reaguje na zwarcia doziemne w czasie wystarczającym do ochrony ludzi i urządzeń.

Zgodność z Normami

Blok różnicowo-prądowy DDA803 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej oraz kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami IEC 61008-1 oraz VDE 0664.

Zastosowanie

Blok RCD DDA803 AC-63/0,03 przeznaczony jest do ochrony obwodów zasilających w instalacjach elektrycznych, gdzie wymagana jest ochrona przeciwporażeniowa zgodna z aktualnymi normami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o wysokim ryzyku porażenia (np. pralki, zmywarki, narzędzia warsztatowe).
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i przemysłowych, gdzie wymagana jest selektywna ochrona przeciwporażeniowa.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blok montować na szynie DIN w rozdzielnicy, zgodnie z wytycznymi producenta wyłączników S800. Po zainstalowaniu przeprowadzić test działania przyciskiem TEST – wskaźnik powinien zasygnalizować poprawną reakcję na prąd różnicowy. Regularnie sprawdzać działanie bloków RCD zgodnie z przepisami.

FAQ

• Jakiego typu prądów zwarciowych dotyczy blok DDA803? Blok DDA803 AC-63/0,03 reaguje na prądy zwarciowe przemienne (typ AC), co obejmuje większość typowych zwarć doziemnych w instalacjach jednofazowych i trójfazowych.
• Czy blok RCD jest kompatybilny z innymi seriami wyłączników? Produkt jest dedykowany do współpracy z wyłącznikami nadprądowymi serii S800. Inne serie mogą wymagać zastosowania odpowiednich adapterów lub sprawdzenia kompatybilności.
• Jak często należy przeprowadzać test bloków RCD? Testowanie powinno odbywać się zgodnie z lokalnymi przepisami, jednak zaleca się przeprowadzanie kontroli co najmniej raz na 6 miesięcy w instalacjach użytkowych i raz na rok w instalacjach przemysłowych.
