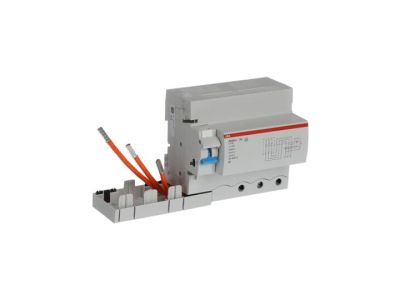

Blok różnicowo-prądowy DDA803 A-63/0,5, 63A 3P 500mA A, pro M compact | 2CSB803101R4630 ABB

Alternatywny kod produktu: 2CSB803101R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA803 A-63/0,5 (symbol 2CSB803101R4630) to zaawansowane zabezpieczenie różnicowoprądowe typu A, dedykowane do współpracy z wyłącznikami nadprądowymi serii S800 do 63A. Zaprojektowany w kompaktowej obudowie pro M compact, zapewnia skuteczną ochronę przed porażeniem prądem zwarciowym do ziemi oraz uszkodzeniami instalacji elektrycznej spowodowanymi upływem prądu.

• Typ A (AC+DC): Wykrywa zarówno prądy upływowe sinusoidalne, jak i pulsujące stałe, co czyni go uniwersalnym rozwiązaniem dla większości instalacji.
• Próg zadziałania 500mA: Wyższa czułość niż standardowe RCD 30mA, dedykowana do ochrony obwodów z aparaturą o podwyższonym prądzie upływowym.
• Prąd znamionowy 63A: Możliwość współpracy z wyłącznikami nadprądowymi do 63A, co pozwala na ochronę średnich i dużych obwodów.
• Konstrukcja 3P (3-biegunowa): Przeznaczony do zabezpieczania obwodów trójfazowych z neutralnym, co umożliwia kompleksową ochronę w instalacjach przemysłowych i budynkowych.
• Obudowa pro M compact: Kompaktowe wymiary ułatwiające montaż w rozdzielnicach modułowych, oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Blok spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i jest zgodny z dyrektywami Unii Europejskiej. Posiada oznakowanie CE oraz certyfikację zgodnie z normami IEC 61008-1 i IEC 60947-2. Zapewnia ochronę w instalacjach zgodnych z normami VDE i PN-HD.

Zastosowanie

Blok różnicowo-prądowy DDA803 A-63/0,5 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i ochrony przed prądami upływowymi.

• Ochrona obwodów w rozdzielnicach budynkowych i przemysłowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o podwyższonym prądzie upływowym.
• Instalacje zasilające gniazda w pomieszczeniach mokrych i zagrożonych wybuchem (z odpowiednimi osłonami).
• Współpraca z wyłącznikami nadprądowymi serii S800 w szafach sterowniczych i rozdzielniach niskiego napięcia.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy, a następnie podłączyć przewody zgodnie z oznaczeniami: L1, L2, L3, N, PE. Współpraca z wyłącznikami nadprądowymi serii S800 wymaga odpowiedniego doboru prądu znamionowego. Po montażu należy przeprowadzić testy sprawdzające poprawność działania przycisku TEST.

FAQ

• Czy blok DDA803 współpracuje z wyłącznikami innych serii? Blok został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 63A. W przypadku innych serii zalecana jest weryfikacja zgodności na podstawie dokumentacji technicznej.
• Jaki jest typ RCD (typ ochrony) bloku? Typ A – wykrywa zarówno prądy upływowe sinusoidalne (typ AC), jak i pulsujące prądy stałe (typ DC), co zapewnia szersze spektrum ochrony.
• Czy blok jest odpowiedni do instalacji w środowiskach mokrych? Blok nie posiada specjalnego stopnia ochrony IP poza standardowym dla aparatury modułowej. Do instalacji w środowiskach mokrych lub zagrożonych wybuchem należy stosować odpowiednie obudowy i osłony zgodne z normami.
